WTS-KIT-7 Súprava pre teleskopickú bránu, šírka prejazdu max 7 m

WTS-KIT-7 Súprava pre teleskopickú bránu, šírka prejazdu max 7m

Teleskopický bránový systém je jedným z riešení v prípade nedostatku manipulačného priestoru pre montáž klasickej posuvnej brány. Mechanizmus funguje na princípe prenosu hybnej sily z jedného krídla na druhé.
Celý systém predstavuje sada pozinkovaných dielov, ktoré sú dodávané spolu v kompaktnom balení. Pozor sada je dodávaná bez vodiacich koľajníc !

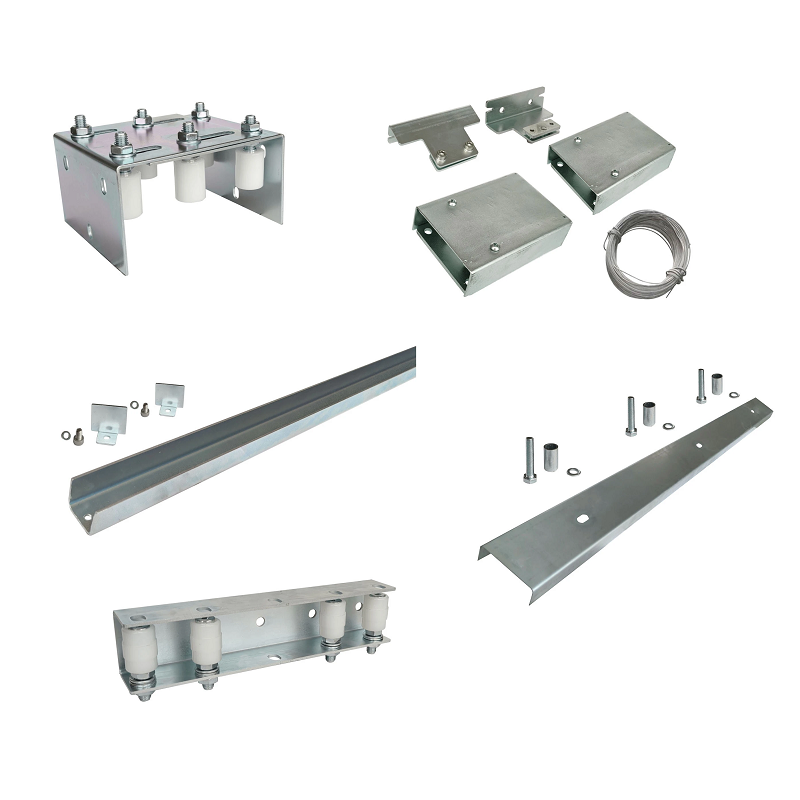

Obsah balenia

1. 1x fixačná platňa na úchop T-držiaku
2. 1x konzola na uchytenie fixačnej platne
3. 1x konzola pre vodiace kolieska
4. 4x spona na uchytenie lanka
5. 10x montázne skrutky v vymedzovacím valčekom.

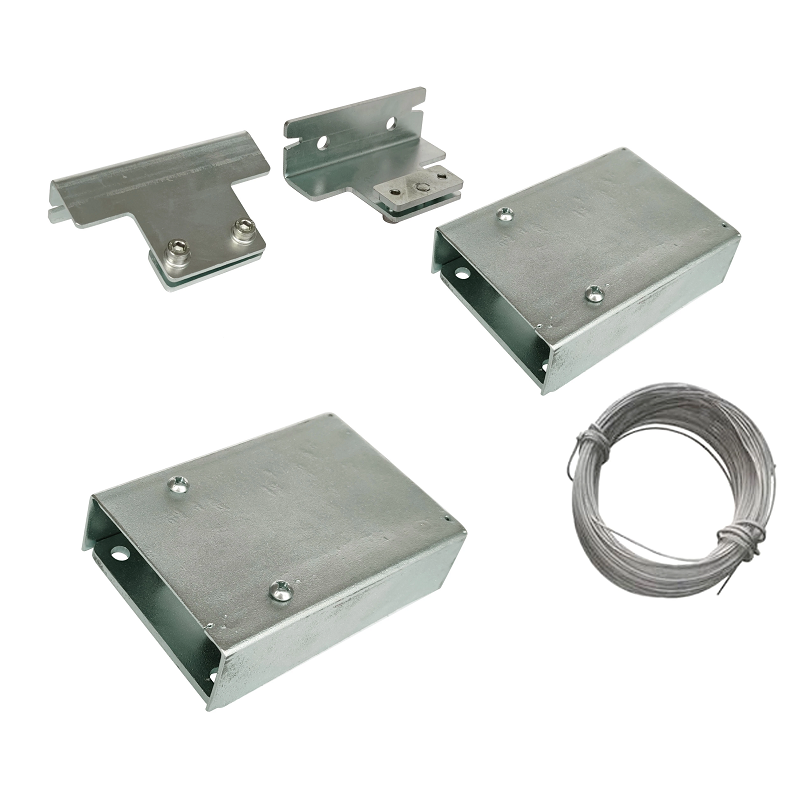

6. 2x kladkový systém
7. 2x T-držiak
8. 6x vodiace valčeky

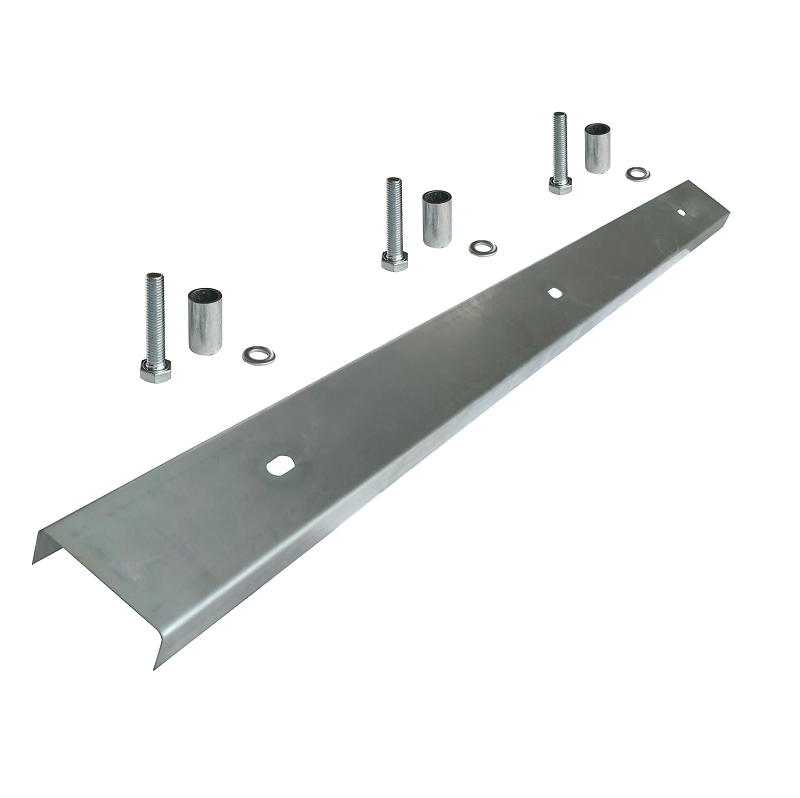

9. 2x 1,5m vodiaca lišta
10. 2x 1,5m protiprachový kryt, 1x 1m protiprachový kryt
11. 8,5m oceľové lanko v hrúbke 6mm
12. 2x doraz pre vodiacu lištu
13. 1x konzola na uchytenie vodiacich koliesok

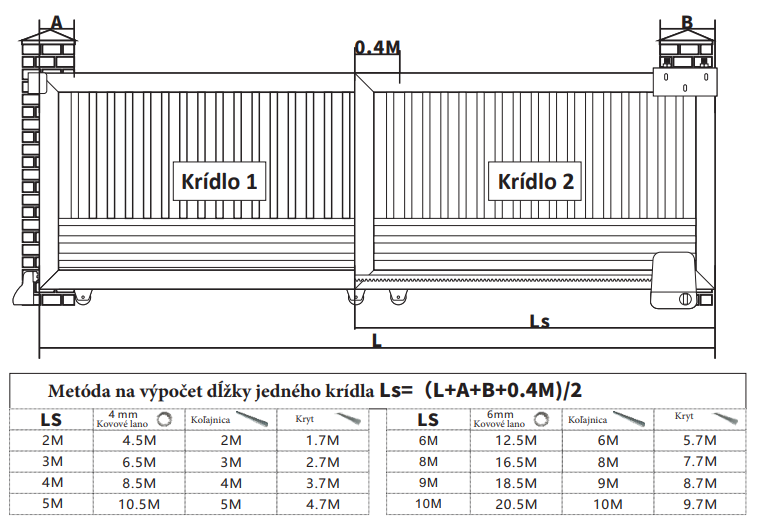

Výpočet dĺžky teleskopickej brány:

Technické parametre
