WINGO 2024 KIT Z 2x WG2024 (24V, 85W, 1500N), 1x MC424R10 (vstavaný prijímač), 2x INTI2, 1pár EPM sada pre krídlovú bránu do 2m/ krídlo,

Popis:

WINGO 2024 KIT Z 2x WG2024 (24V, 85W, 1500N), 1x MC424R10 (vstavaný prijímač), 2x INTI2, 1pár EPM sada pre krídlovú bránu do 2m/ krídlo,

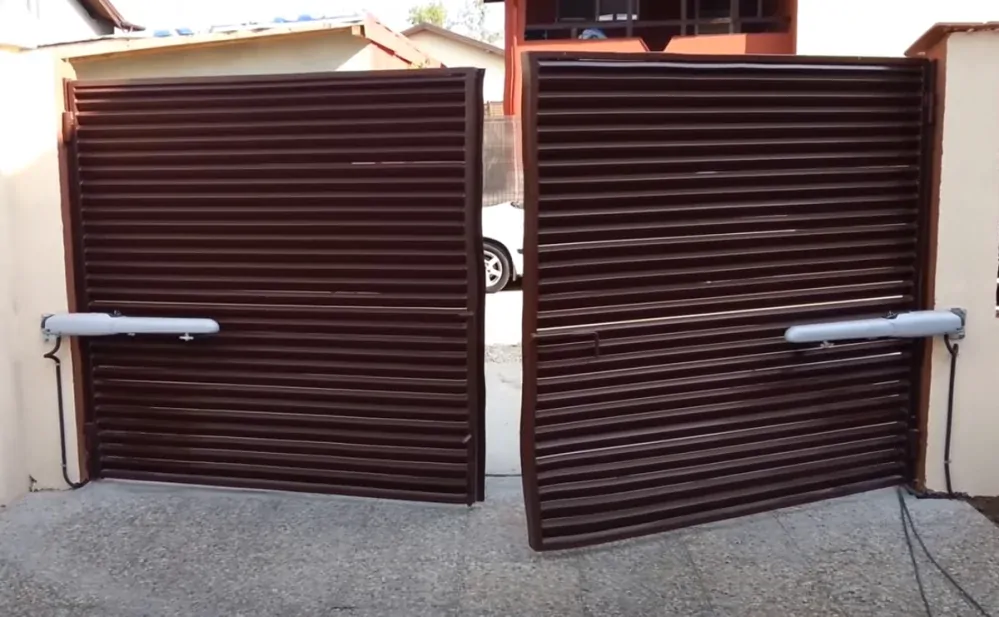

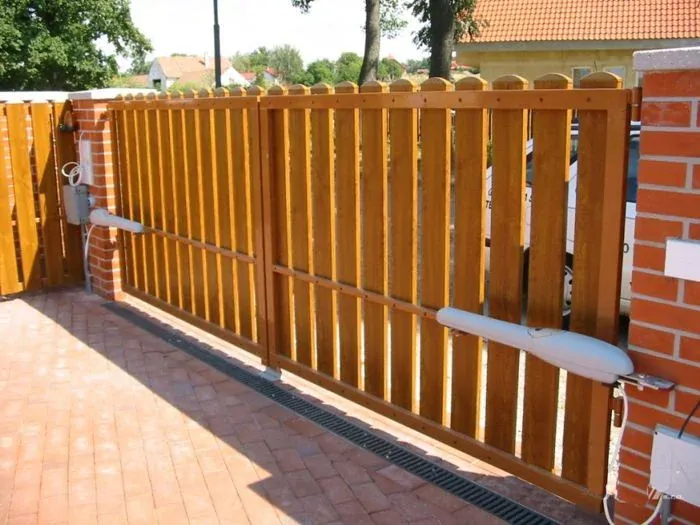

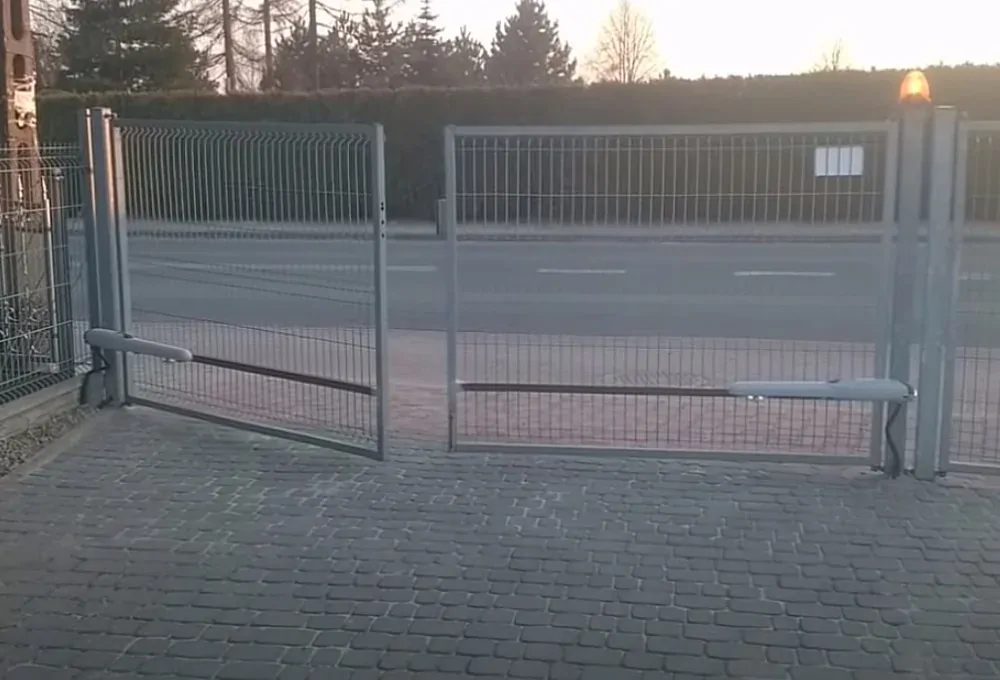

WINGO je elektro mechanický prevodový pohon určený pre automatizáciu pohybu jednokrídlových alebo dvojkrídlových brán používaných u obytných domov.

Veľmi tiché, bezpečné 24V - voltové pohony s elektronickou reguláciou. Pomalý rozbeh - dobeh. Možnosť nastavenia - "Funkcia priechod pre chodcov," potom otvára  len jedno krídlo. Identifikácia prekážky pri nabehnutí. Možnosť zálohovania pohonov prídavnou batériou alebo solárnym systémom. Rýchlosť otvárania je 0,016 m/s. Sada je vhodná pre maximálnu šírku jedného krídla brány 2 x 2 m o hmotnosti 200 kg (jedno krídlo). Výrobky sú pripravené pre pripojenie solárneho systému Solemyo. Dodávané s koncovými dorazmi PLA13 už namontovanými na spodku pohonov pre polohu - otvorené.

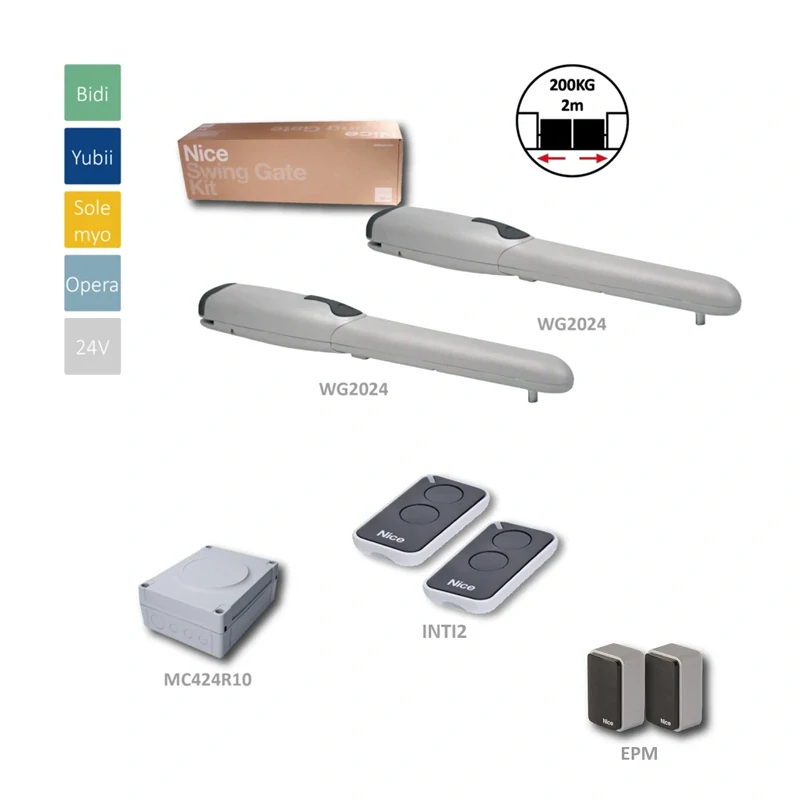

Sada obsahuje:

	WG2024 pohon s PLA13	2 ks
	MC424R10 elektronika	1 ks
	INTI2 vysielač	2 ks
	EPM fotobunka	1 pár
	Zadná a predná konzola	2+2 ks

Návody:

Návod MC424R10 elektronika     "Tu"
Návod WG 2024, 3524  pohon     "Tu"

Kompatibilné príslušenstvo s WINGO motormi:

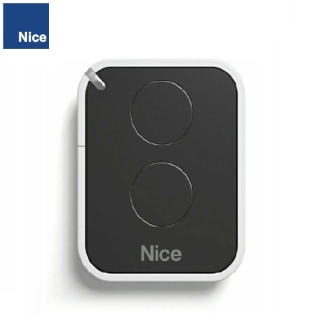

	FLO2RE vysielač
	OWIEV programovacia jednotka
	EKS kľúčový spínač
	PO konzola pre maják a fotobunky
	MC424LR10 náhradná elektronika pre Wingo
	EPM fotobunka
	PS 124 záložný zdroj
	IQ GSM Kľúč

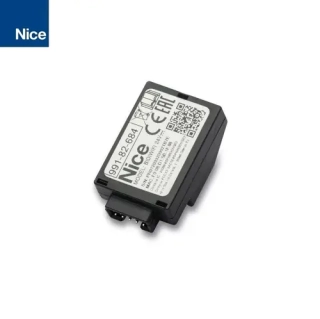

	IT4WIFI inteligentný Wifi prijímač
	ELDC maják 12-36V
	PLA6 - predĺžená zadná konzola pre otváranie von
	PLA13 koncový doraz
	PLA 10 - elektrozámok 12V vertikálny
	PLA 11 - elektrozámok 12V horizontálny
	SOLEMYO solárne napájanie

• Táto zostava svojimi parametrami vyhovie pre väčšinu dvojkrídlových brán.
• Rozmer jedného krídla maximálne 2 metre.
• Hmotnosť maximálne 400 kg v závilosti na rozmere krídla.
• Vhodná pre brány kde je os pántov krídla umiestnená maximálne 150 mm ideálne 100 mm od vnútornej osi stĺpika. Pozri graf a hodnotu C. Ak tomu tak nie je, je nutné na stĺpcoch pre tieto pohony vytvoriť kapsle.
• Možnosť pridania elektromagnetického zámku na krídlo brány.
• Mechanické odblokovanie pri výpadku prúdu.
• Komfortné jednoduché nastavenie.
• Nevratný pohon s mechanickým koncovým dorazom zatvorenej polohy.

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

Uhol otvárania

Možnosť otvárania brány smerom dnu                    /      Možnosť otvárania brány smerom von

Otváranie smerom von - zadná konzola je smerovaná do otvoru, používa sa PLA6

Rozmer motora Wingo2024

Štandardná inštalácia:
