KEY RAY 4024K, 1xRAY4024(24V,120W,2000N),1xSUB-44WR,1xCT-14AB2,1xRX4,1 párFT-32

KEY RAY pre jednokrídlovú bránu prejazd do 4m,

do 4 m otvor,  RAYKIT pre jednokrídlovú bránu do 4m / krídlo, KEY RAY 4024K, 1xRAY4024 (24V,120W,2000N), 1xSUB-44WR,1xCT-14AB2,1xRX4,1 párFT-32 Predst... celý popis
Dostupnosť
Skladom
príplatok za hmotnosť do 20 kg
2,00 €
471,90 €
393,25 €
bez DPH
ks
Číslo produktu:9 KIT-RAY4024-1
Výrobca:KEY
Kompletné špecifikácie

do 4 m otvor,

RAYKIT pre jednokrídlovú bránu do 4m / krídlo, KEY RAY 4024K, 1xRAY4024 (24V,120W,2000N), 1xSUB-44WR,1xCT-14AB2,1xRX4,1 párFT-32

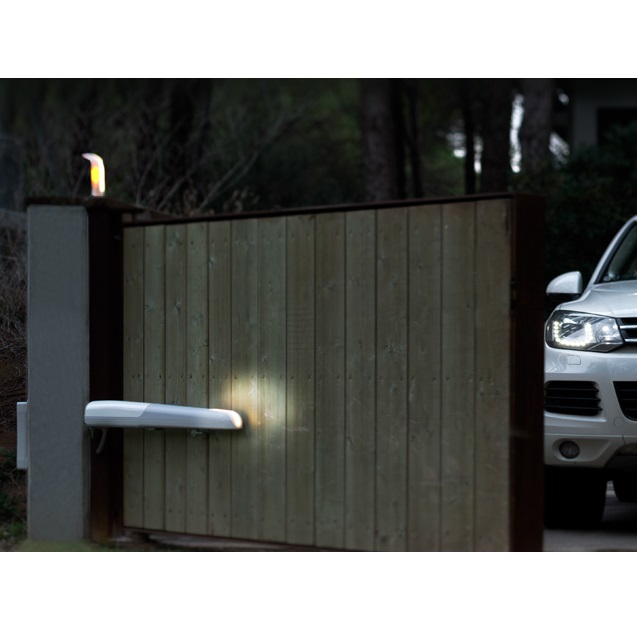

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Diódové osvetlenie na tomto pohone RAY je dizajnovou, ale ja fukčnou časťou nového radu pohonov. Nočné osvetlenie je možné použiť pri otváraní, alebo aj počas noci na osvetlenie vchodu do domu.

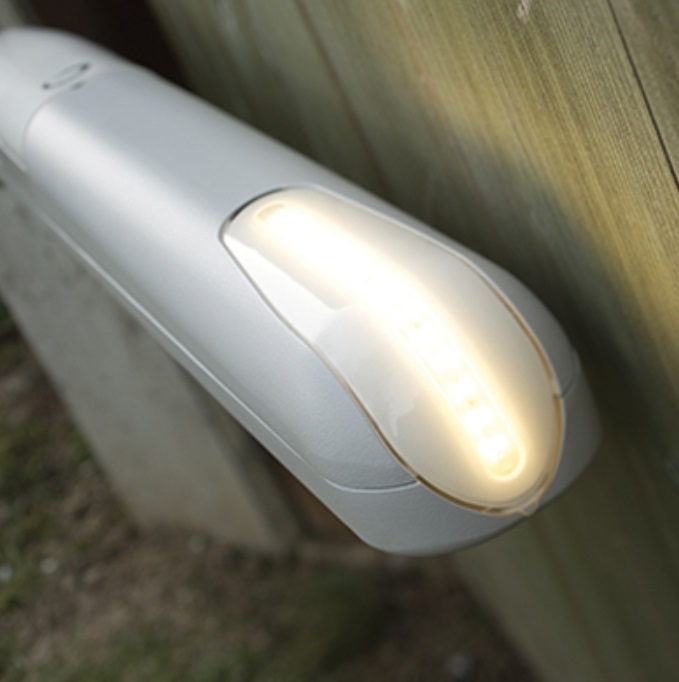

- stavané LED svetlá v prednej časti motora,  osvieti krýdlo brány vstupu a definujú šírku priechodu v  noci,

- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,

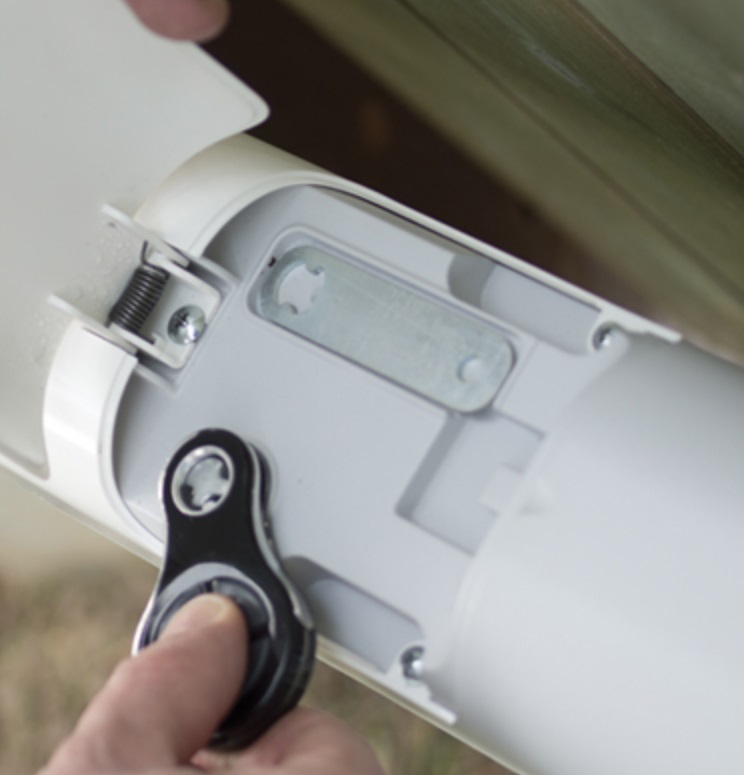

- manuálne odomknutie možné pomocou Sub vysielača,

- maximálna bezpečnosť pri detekcii prekážok,

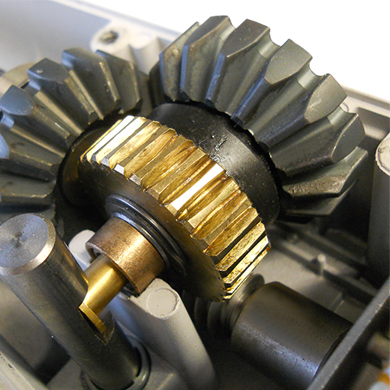

- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka

- telo má UV-odolné plastové kryty,

- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,

- jednoduchý a veľmi užívateľsky prívetivý.

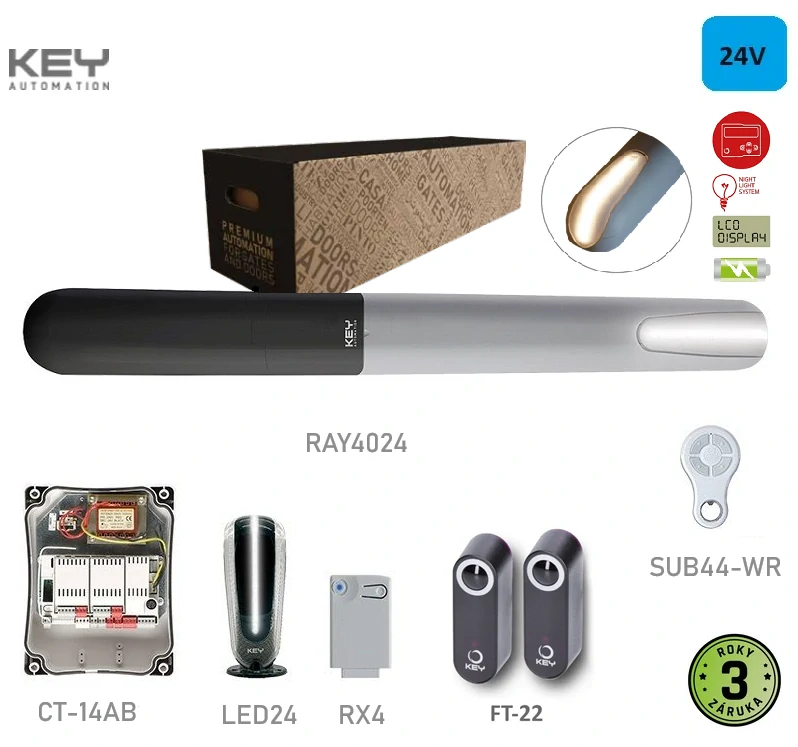

Sada obsahuje:

RAY4024 pohon 24V - motor  do 4m

1 ks KEY RAY pohon pre krídlové brány

Predná a zadná konzola + kľúč odblokovania

1KEY RAY konzola

14A - skrinka s elektronikou

1 ks KEY 14A - Riadiace jednotky pre jeden alebo dva motory 24V
RX4 - prijímač 1 ks KEY  RX4 interný prijímač 2-kanálový, pevný aj plávajúci kód
SUB-44WR - vysielač 1 ksKEY SUB-44WR 4-kanálový vysielač, plávajúci kód,
FT-32 -  fotobunky 1  pár KEY 9 FT-31 fotobunky pár

Príslušenstvo kompatibilné s RAY 4024:

DYL programovacia jednotka pre elektron. 14A s českým menu

ECLIPSE maják

key ECLIPSE

LUMY 24 maják

KEY maják  LUMY 230E, 230V

FT-32 -  fotobunky

KEY 9 FT-31 fotobunky pár
SEL M - kľúčový spínačSEL-M
SUB-44R - vysielač KEY SUB-44 4-kanálový vysielač, pevný kód,
PLAY4R -  vysielačKEY SUB-44 4-kanálový vysielač, pevný kód,
FCRAY mechanický dorazKEY 9 FCRAY
EXRB konzola pre otváranie smerom VONKey EXRB
KBP kit baterie a nabíjačkykbp-kit-baterie
KUBE - Bluetooth rozhranie pre ovládanie9 KUBE
ELS-C Horizontálny elektrický zámok 12V 9 key

Návody:

KEY CT14AB elektronika návod
KEY RAY4024 motor - návodKey RAY 2224

Programovanie motorov:

Technické parametre:

VýrobcaKEY Automation
Riadiaca jednotkaCT-14AB2
Napájanie230 V
Verzia motora (24,230V)24 V
Príkon120 W
Sila2000 N
Spotreba motora5 A
Typ bránydvojkrídlová
Typ prevádzkyintenzívna
Stupeň ochrany44 IP
Pracovná teplota-20 +55 °C
Inštalácianadzemná
Dĺžka jedného krídla4 m
Plocha krídla - vzdušná výplň8
Čas otvorenia na 90°20-25 s
Uhol max. otvorenia- °
Váha17.63 kg
Kusov v balení1 ks

KEY DYL 29

Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.

Systém nočného osvetlenia

key ECLIPS

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Motory je možné inštalovať pre otváranie smerom dnu, ale tieť aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON

KEY RAY 2524

Otváranie smerom dnu:

Key RAY

Otváranie brány smerom von:

RAY 2524

POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

Znázornenie hodnôt "A" a "B"

A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

KEY RAY 2224


Obr.5.1A

C

E

 Obr.5.1B

C

E

130480                      ≥190 560
120490  180 570
110500  170580
100510  160590
 90520  150 600
 80530  140 610
 70540
 60550
 50560
 40570
 0-30580

Rozmery:

Key Ray 2224 rozmer

Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

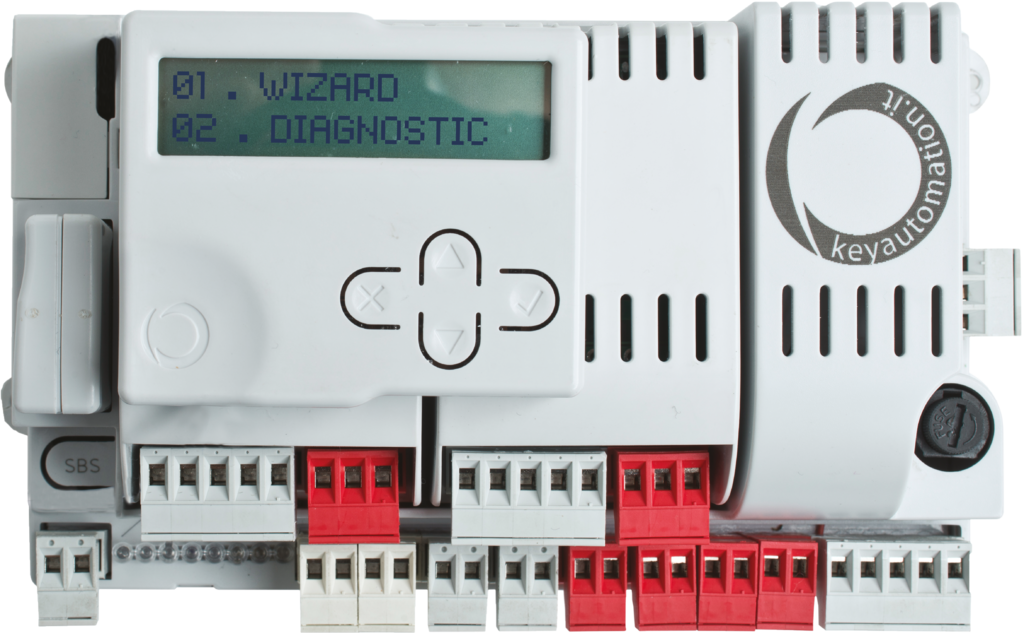

ELEKTRONIKA A 14 pre motory RAY2225

KEY A14A

Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.

Night Light systém pre riadenie LED svetla v nočných hodinách.

  • Možnosť kombinovať napájacie moduly podľa inštalácie (1 alebo 2 motory);
  • Rovnaké programovanie pre rôzne systémy;
  • Široký displej v rôznych jazykoch programovnia, aj motor a  prijímače;
  • Kompatibilný s hlavnými systémami;
  • Amperometrická detekcia prekážky počas  behu s inverziou;
  • Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
  • Chodec - programovateľné automatické zatváranie;
  • Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
  • Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
  • Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
  • Voliteľné skúšky pre bezpečnostné okraje, LED stropné svietidlo výstup;
  • Indikátor otvorenie brány;
  • Plug-in programovateľný rádiový prijímač 4 kanály;
  • Pre motory s alebo bez snímača;
  • Blikajúce svetelný s výkonným indikátorom;
  • Elektro - zámok výstup;
  • Battery back-up možnosti.
