  5. KEY RAY 4024 samostatný pohon pre krídlovú bránu do 4m

KEY RAY 4024 samostatný pohon pre krídlovú bránu do 4m

    KEY RAY 4024 samostatný pohon pre krídlovú bránu do 4m
    KEY RAY 4024 samostatný pohon pre krídlovú bránu do 4m
    KEY RAY 4024 samostatný pohon pre krídlovú bránu do 4m
    KEY RAY 4024 samostatný pohon pre krídlovú bránu do 4m
    KEY RAY 4024 samostatný pohon pre krídlovú bránu do 4m

    9 RAY4024

    Popis KEY RAY 4024 RAY samostatný pohon pre krídlovú bránu do 4m/ krídlo; 24V, 120W, 2000N Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia.. Tento motor má nočné osvetlenie.... celý popis
    Dostupnosť
    Skladom
    príplatok za hmotnosť do 20 kg
    2,46 €
    225,50 €
    / ks
    183,33 €
    bez DPH
    Číslo produktu:9 RAY4024
    Výrobca:KEY
    Kompletné špecifikácie

    Popis

    KEY RAY 4024 RAY samostatný pohon pre krídlovú bránu do 4m/ krídlo; 24V, 120W, 2000N

    Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia..Tento motor má nočné osvetlenie.

    Sada obsahuje:

    KEY UNDER2 ks RAY4024 pohon 24V - motor  do 4m
    RAY 2524 príslušenstvo2 ks Inštalačné príslušenstvo
    LOGONávod  Návod RAY4024 na stiahnutie         TU



    Ak nemáte DYL programovaciu jednotku, tak je ju nutné si ju objednať. !!!

    KEY DYL 29

    Kompatibilné príslušenstvo:

    KEY ECLIPSE ECLIPSE maják
     LUMY 24 maják
    HLF6 HFL6 Maják
    KEY CT14AB elektronika CT14A elektronika
    KEY DYL DYL programovacia jednotka
    KEY RX4
    		 RX4 Prijímač
    KEY KUBE KUBE bluetooth rozhranie
    FT32 Fotobunka FT32 Fotobunka
    IQ GSM kľúč
    		 IQ GSM Kľúč
     WIFI ovládanie
    KEY SEL-M SEL M Kľúčový spínač
    KEY SUB44WR SUB-44WR  Vysielač
    KEY SUB 44R SUB-44R  Vysielač
    PLAY4R PLAY4R  Vysielač
    KBP bateria KBP nabíjacia batéria
    KEY zamok
    		 ELS-C Horizontálny elektrický zámok 12V
    Key FCRAY
    		FCRAY mechanický doraz
    Key EXRB EXRB konzola pre otváranie smerom VON
    key ADFB ADFB Predná konzola pre RAY
    KEY ADRB ADRB Zadná konzola pre RAY
    Náhradné diely Náhradné diely pre RAY4024

    Návody:

    KEY CT14AB elektronika návod
    KEY RAY4024 motor - návodKey RAY 2224

    Programovanie motorov:

    Technické parametre:

    VýrobcaKEY Automation
    Riadiaca jednotkaCT-14AB2
    Napájanie230 V
    Verzia motora (24,230V)24 V
    Príkon120 W
    Sila2000 N
    Spotreba motora5 A
    Typ bránydvojkrídlová
    Typ prevádzkyintenzívna
    Stupeň ochrany44 IP
    Pracovná teplota-20 +55 °C
    Inštalácianadzemná
    Dĺžka jedného krídla4 m
    Plocha krídla - vzdušná výplň8
    Čas otvorenia na 90°20-25 s
    Uhol max. otvorenia- °
    Váha17.63 kg
    Kusov v balení1 ks

    KEY DYL 29

    Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.

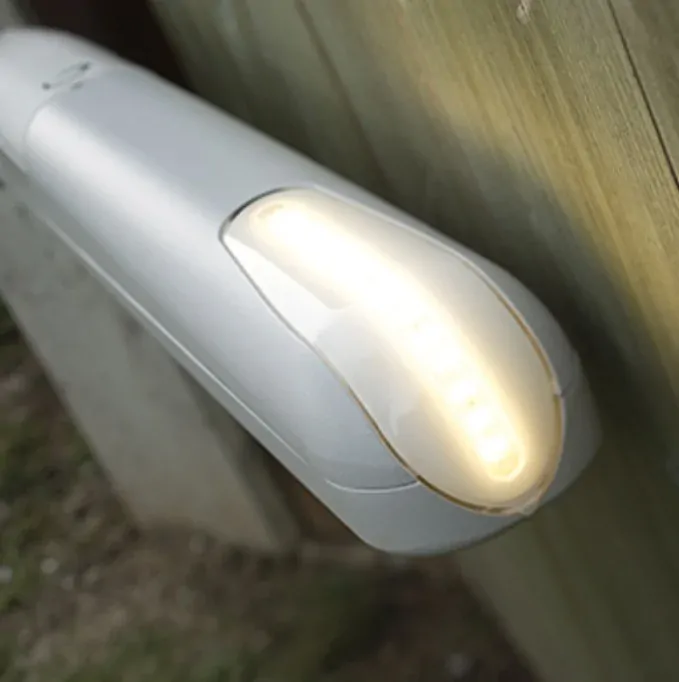

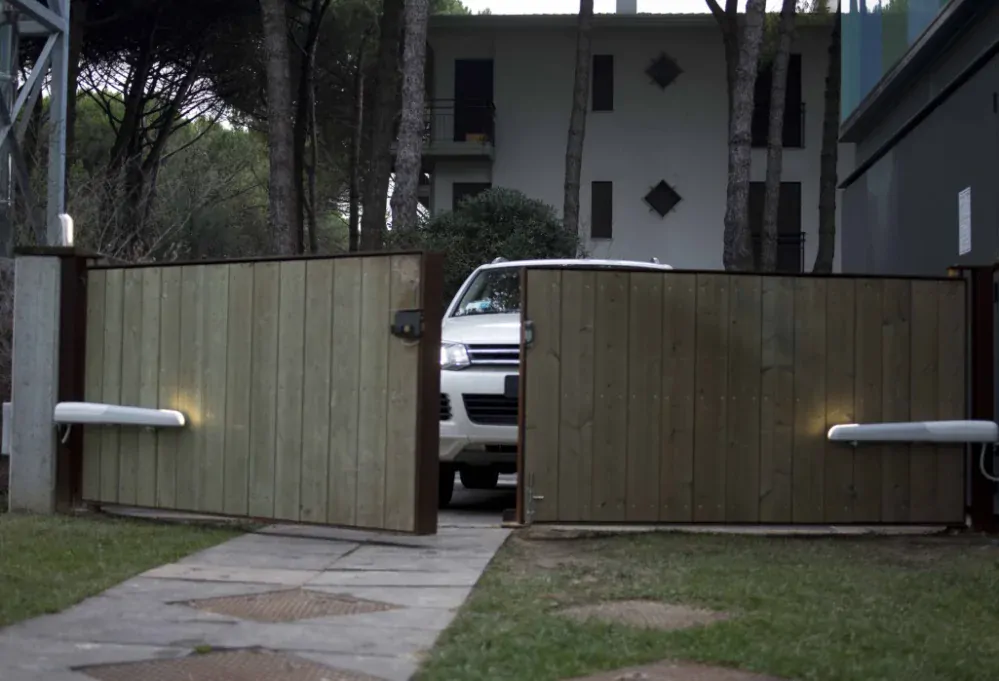

    Systém nočného osvetlenia



    Limity použitia produktu

    Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Motory je možné inštalovať pre otváranie smerom dnu, ale tieť aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON

    KEY RAY 2524

    Otváranie smerom dnu:

    Key RAY

    Otváranie brány smerom von:

    RAY 2524

    POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

    Znázornenie hodnôt "A" a "B"

    A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
    E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

    KEY RAY 2224


    Obr.5.1A

    C

    E

    		 Obr.5.1B

    C

    E

    130480                      ≥190 560
    120490  180 570
    110500  170580
    100510  160590
     90520  150 600
     80530  140 610
     70540
     60550
     50560
     40570
     0-30580

    Rozmery:

    Key Ray 2224 rozmer

    Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

    ELEKTRONIKA A 14 pre motory RAY2225

    KEY A14A

    - Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.

    Night Light systém pre riadenie LED svetla v nočných hodinách.

    • Možnosť kombinovať napájacie moduly podľa inštalácie (1 alebo 2 motory);
    • Rovnaké programovanie pre rôzne systémy;
    • Široký displej v rôznych jazykoch programovnia, aj motor a  prijímače;
    • Kompatibilný s hlavnými systémami;
    • Amperometrická detekcia prekážky počas  behu s inverziou;
    • Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
    • Chodec - programovateľné automatické zatváranie;
    • Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
    • Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
    • Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
    • Voliteľné skúšky pre bezpečnostné okraje, LED stropné svietidlo výstup;
    • Indikátor otvorenie brány;
    • Plug-in programovateľný rádiový prijímač 4 kanály;
    • Pre motory s alebo bez snímača;
    • Blikajúce svetelný s výkonným indikátorom;
    • Elektro - zámok výstup;
    • Battery back-up možnosti.
    Parametre
    VýrobcaKEY
