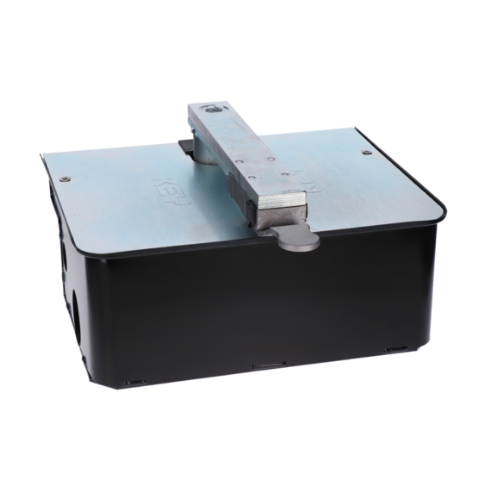

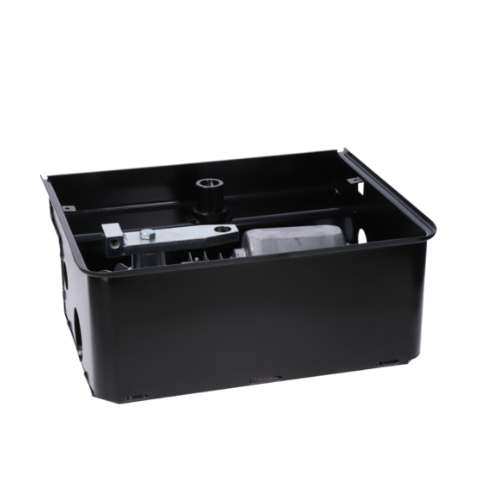

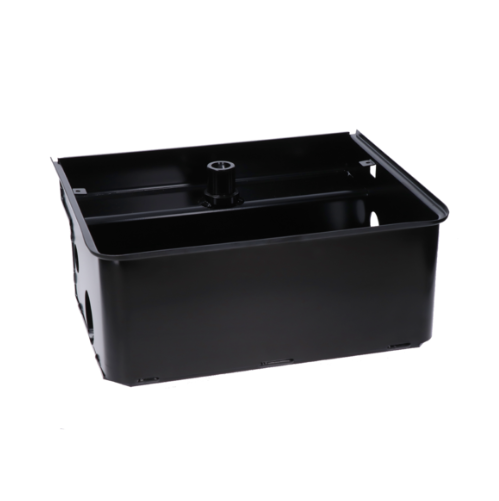

CI3 Základová krabica nerezová pre podzemné motory UNDER

KEY CI3 Základová krabica nerezová pre podzemné motory UNDER

Zásielka obsahuje:

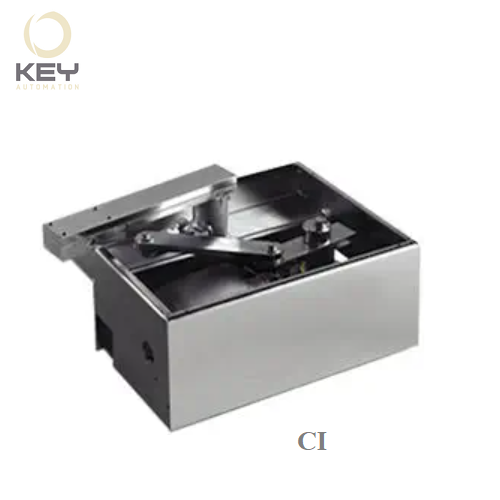

	1 ks	CI Základová krabica
		Návod CF2 na stiahnutie          TU
		Návod CF2 na stiahnutie EN      TU

Kompatibilné príslušenstvo:

	OP100 kit na otváranie viac ako 100°
	UNDER 230V motor

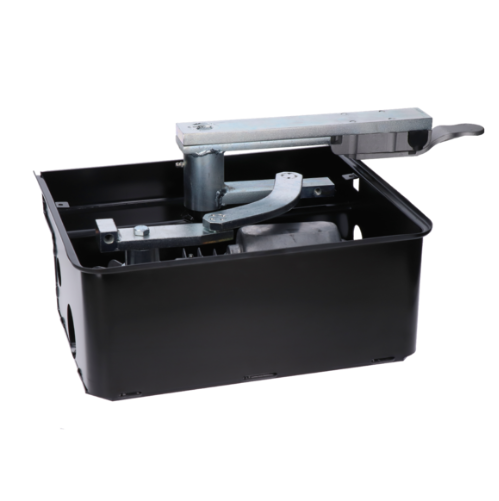

UMIESTNENIE KRABICE A PÁKY POHONU

1.V závislosti od rozmerov vykopte jamu primeranú rozmerom krabice motoru (odporúča sa spraviť drenáž aby sa pri motore nezhromaždovala voda).
2. Nainštalujte prívod napájania a drenáže.
3. Zaistite box a pevne ho upevnite v betónovom sedle.
UPOZORNENIE:

uistite sa, že betón je primerane vytvrdnutý než budete pokračovať v nasledujúcich krokoch:
4. Vložte guličku E do špeciálnej diery potom čo ju premažete.
5. Vložte kontrólnu týč A na základný box B.
6. Pripevnite silným zváraním krídlo brány na páku C a nastrčte bránu na držiak.
7. Namažte držiak a mechanizmus v bode D.

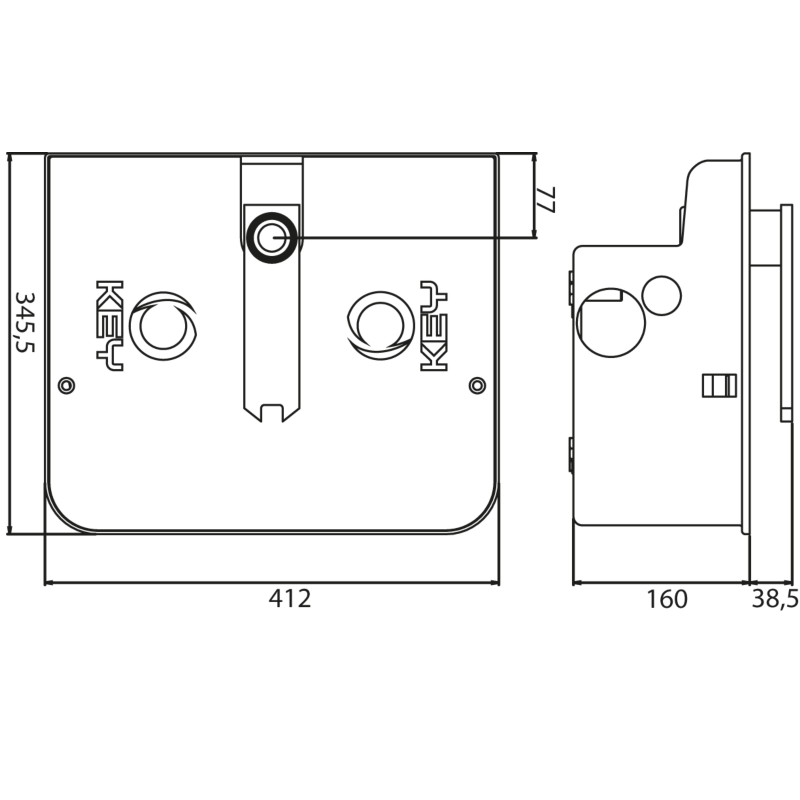

Technické informácie:
