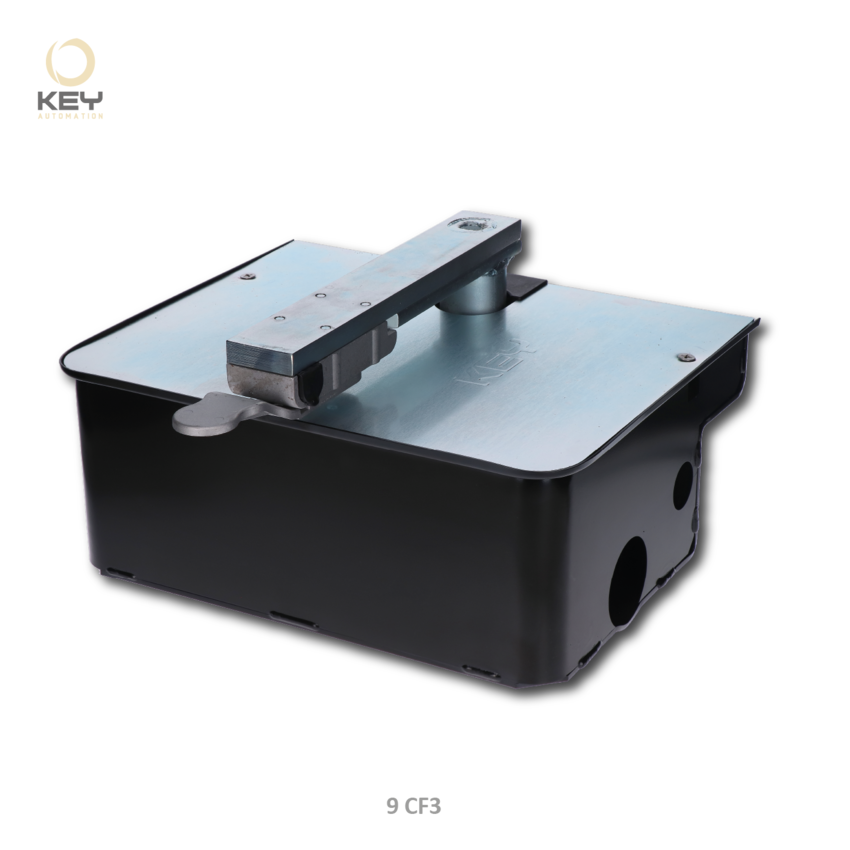

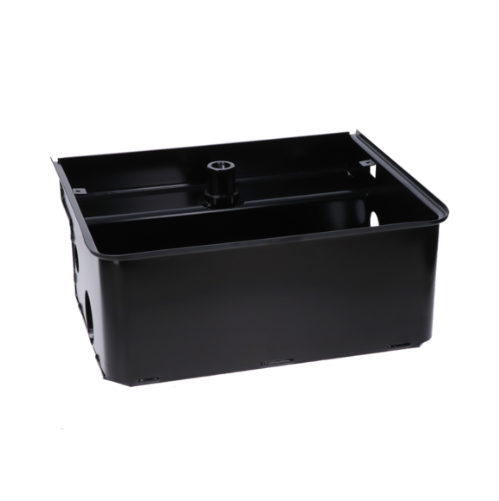

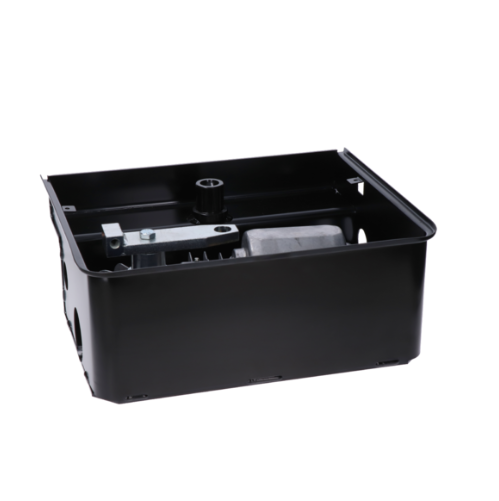

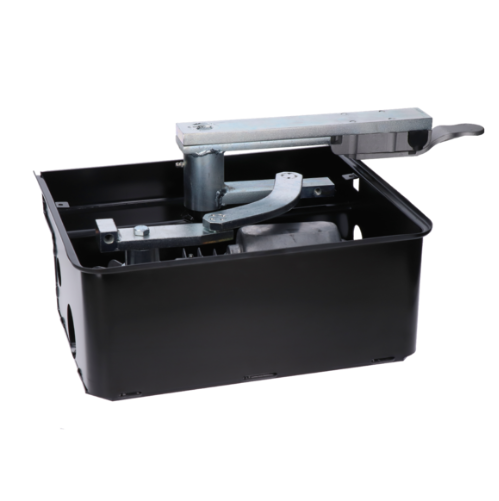

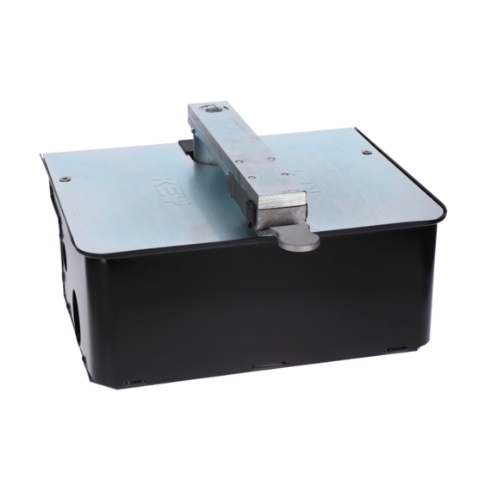

CF3 základová krabica oceľová pre podzemné pohony Under s kataforéznou úpravou

CF3 základová krabica oceľová pre podzemné pohony Under s kataforéznou úpravou

základová krabica bez motora

KEY CF3 základová krabica, oceľová pre podzemné pohony Under s kataforéznou úpravou Zásielka obsahuje: 1 ks CF2 Základová krabica Návod CF2 na stiahnutie TU Návod CF2 na stiahnutie EN TU Kompatibilné príslušenstvo: OP100 kit na otváranie viac ako 100° UNDER... celý popis

Dostupnosť

na externom sklade

príplatok za hmotnosť do 20 kg

2,46 €

183,48 €

/ ks

149,17 €

bez DPH

Číslo produktu:9 CF2

Výrobca:KEY

Podobné produkty

CI3 Základová krabica nerezová pre podzemné motory UNDER

239,85 €

/ ks

195,00 € bez DPH

239,85 €

/ ks

195,00 € bez DPH

na externom sklade

Kompletné špecifikácie
Parametre
Na stiahnutie
Súvisiaci tovar3
CF3 základová krabica oceľová pre podzemné pohony Under s kataforéznou úpravou
na externom sklade
183,48 €
/ ks
149,17 € bez DPH

Kompletné špecifikácie

KEY CF3 základová krabica, oceľová pre podzemné pohony Under s kataforéznou úpravou

Zásielka obsahuje:

	1 ks	CF2 Základová krabica
		Návod CF2 na stiahnutie TU
		Návod CF2 na stiahnutie EN TU

Kompatibilné príslušenstvo:

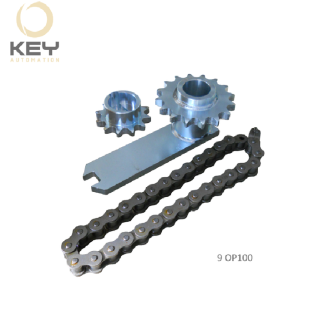

	OP100 kit na otváranie viac ako 100°
	UNDER 230V motor

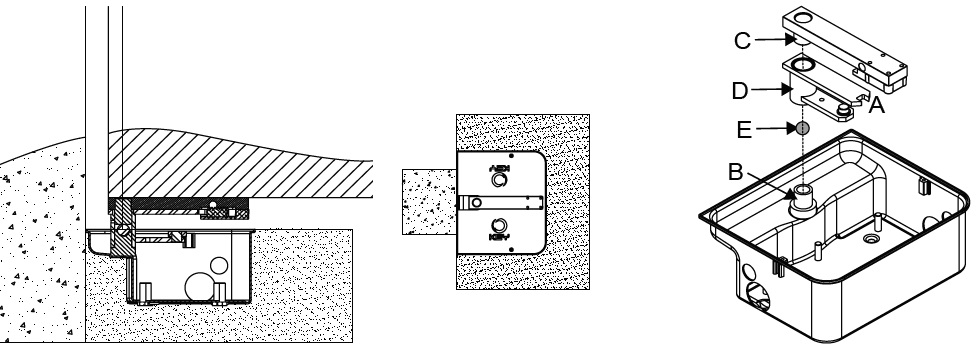

UMIESTNENIE KRABICE A PÁKY POHONU

Key under

1.V závislosti od rozmerov vykopte jamu primeranú rozmerom krabice motoru (odporúča sa spraviť drenáž aby sa pri motore nezhromaždovala voda).
2. Nainštalujte prívod napájania a drenáže.
3. Zaistite box a pevne ho upevnite v betónovom sedle.
UPOZORNENIE:

uistite sa, že betón je primerane vytvrdnutý než budete pokračovať v nasledujúcich krokoch:
4. Vložte guličku E do špeciálnej diery potom čo ju premažete.
5. Vložte kontrólnu týč A na základný box B.
6. Pripevnite silným zváraním krídlo brány na páku C a nastrčte bránu na držiak.
7. Namažte držiak a mechanizmus v bode D.

Technické informácie:

Výrobca	KEY Automation
Riadiaca jednotka	CT-202
Napájanie	230 V
Verzia motora (24,230V)	230 V
Kondenzátor	10 μF
Príkon	230 W
Spotreba motora	1 A
Typ brány	krídlová
Typ prevádzky	bežná
Stupeň ochrany	67 IP
Pracovná teplota	-20 +55 °C
Inštalácia	podzemná
Dĺžka jedného krídla	3,5 m
Plocha krídla - vzdušná výplň	7
Uhol max. otvorenia	108 °
Váha	8, kg

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.

Prevodové motory UNDER boli navrhnuté a vyrobené tak, aby boli namontované na krídlové dvere v rámci hmotnostných limitov uvedených v tabuľke technických údajov.

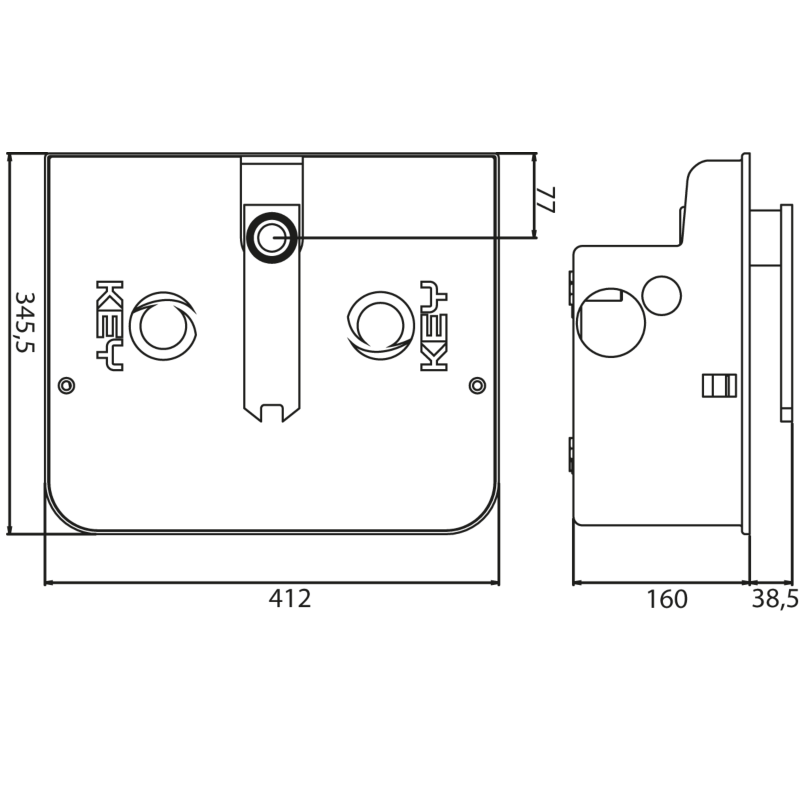

Rozmery:

Výrobca: KEY Automation S.r.l.
