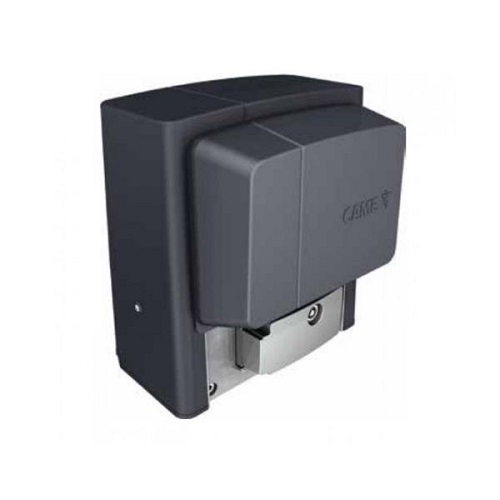

CAME BX704AGS 1x BX-704AGS, 1x ZBX7N-7, pohon pre posuvné brány do 400 kg

CAME BX704AGS  pohon pre posuvné brány do 400 kg

Came BX704AGS je aktualizovaná verzia predošlých pohonných posuvných dverí BX-74.

Pohon CAME pre posuvné brány max. 400kg (doporučená váha samonosnej brány 150kg, kolieskovej 250kg)

Pohon BX704AGS je určený na automatizáciu posuvných brán domácich spotrebičov s hmotnosťou do 400 kg a dĺžkou až 14 metrov s napájaním 230 V motora. Výrobca poskytuje 30% intenzity pohonu, čo je typické pre automatizáciu brány pre domácnosť alebo brány na objekty na iné účely s nízkou intenzitou používania.

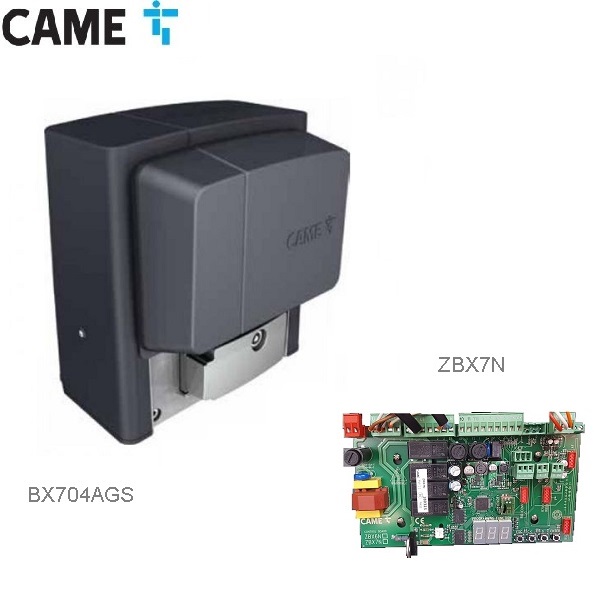

Dodávané spolu s riadiacou doskou ZBX7N, snímač, ktorý poskytuje funkciu monitorovania pohybu brány a detekcie prekážok, mechanické koncové spínače.

Model inovoval všetky úspešné technické riešenia predchádzajúceho modelu, ktoré poskytli obrovskú popularitu jednotkám BX-74 a aktualizované dizajnové a dodatočné inovatívne riešenia prinesú zákazníkom s vysokými požiadavkami na automatizáciu posuvných brán.

Vnútorný priestor pohonu vám umožňuje jednoducho umiestniť širokú škálu doplnkových doplnkov, ktoré poskytujú výrazne zvýšený potenciál automatického pohonu posuvných brán.

Výhody :

• ovládanie až 250 používateľov (individuálne pridanie / odstránenie / výber funkcie diaľkového ovládania);
• schopnosť prispôsobiť pohyb brány;
• nastavenie aktuálnej citlivosti na detekciu prekážok počas pohybu brány;
• spoľahlivé uzamknutie brány v zatvorenej polohe;
• prítomnosť mechanických koncových spínačov;
• možnosť jednoduchého pripojenia rôznych periférnych zariadení na výrazné rozšírenie funkcií automatizácie;
• diagnostika, konfigurácia, správa prostredníctvom cloud služby Came Connect;
• možnosť minimalizácie spotreby energie v pohotovostnom režime;
• jednoduché pripojenie klávesnice alebo snímača vzdialenosti;

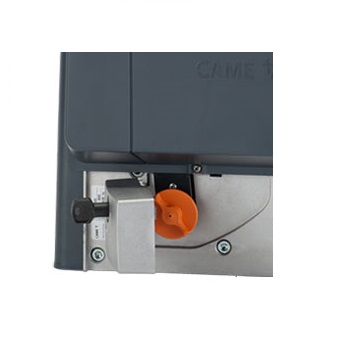

• jednoduché a spoľahlivé odblokovanie pomocou špeciálneho kľúča v prípade výpadku prúdu;
• automatická diagnostika všetkých bezpečnostných zariadení pred každým začiatkom cyklu brány;
• moderný a multifunkčný ovládací panel ZBX7N s digitálnym displejom;
• používanie komponentov kvality a kontrola montáže vo výrobe;
• spoľahlivé mechanizmy a elektronika;
• "Bez šumu" pohonu;
• moderný dizajn;
• sa vyrába výhradne v Taliansku.

Vlastnosti:

CAME B-4336 - optický snímač polohy  slúži na:

- spomalenie brány pred koncovou polohou otvorenia a zatvorenia,

- prechod pre peších,

CAME B-4336 je súčasťou balenia novej rady BX, preto si ho už nemusíte objednávať.

Sada obsahuje:

	Pohon BX704AG   s elektronikou ZBX7N	1 ks
	Inštalačná sada k motoru	1 set

Kompatibilné príslušenstvo:

	KLED230V maják
	TOP-A43N anténa 433MHz
	ATO4 EV vysielač štvorkanálový
	ATO2 EV vysielač dvojkanálový
	TOP432EE vysielač
	TOP434EE vysielač
	TOP44RBN vysielač
	RE432M externý prijímač 433MHz
	BSF Brzdace zariadenie pre posuvné brány
	IQ GSM Kľúč
	ZBX7N elektronika
	CREM P Ozubený hrebeň
	Náhradné diely

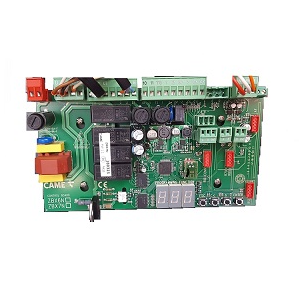

Schéma zapojenia:

1. Svorkovnica pre napájanie 2. Svorkovnica pre prevodový motor 3. Svorkovnica pre transformátor 4. Poistka karty 5. Svorkovnica pre príkazové a bezpečnostné zariadenia 6. Poistkové príslušenstvo 7. Svorkovnica pre modul RGP1 8. Terminálová doska snímača 9. Svorkovnica pre výber klávesnice 10. Svorkovnica pre mikrospínače koncových spínačov 11. Svorka svorkovnice antény

12. Konektor pre kartu AF 13. Svorkovnica pre volič transpondéra 14. Svorkovnica pre pripojené pripojenie alebo CRP 15. Konektor karty R700 / R800 / R900 16. Konektor karty RIO-CONN 17. Konektor pre kartu RSE 18. Tlačidlá programovania 19. Konektor karty pamäťovej karty 20. Zobrazenie 21. Prítomná LED napätia 22. Poistková vložka

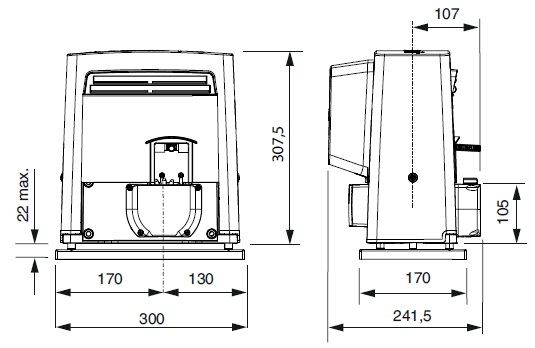

Rozmery:

PRACOVNÉ CYKLY

	BX704AGS	BX708AGS
Cykly za hodinu	17
Cykly  po sebe	6

Výpočet cyklov sa vzťahuje na štandardnú bránu s referenčnoudĺžkou (pozri typ použitia), inštalovaný pracovným spôsobom, bez mechanických konfliktova / alebo náhodné trenie, merané pri teplote okolia 20 ° C, ako je definované normou EN 60335-2-103.

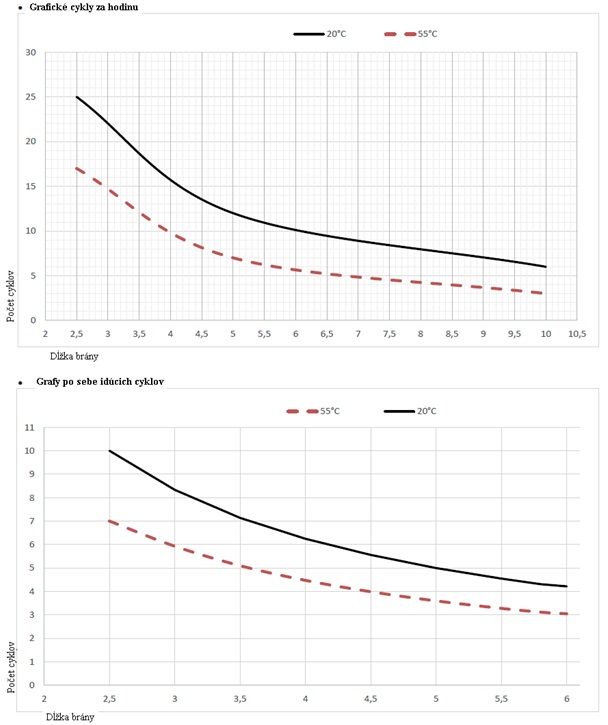

Pre aplikácie s inými než štandardnými opatreniami si pozrite grafy.
