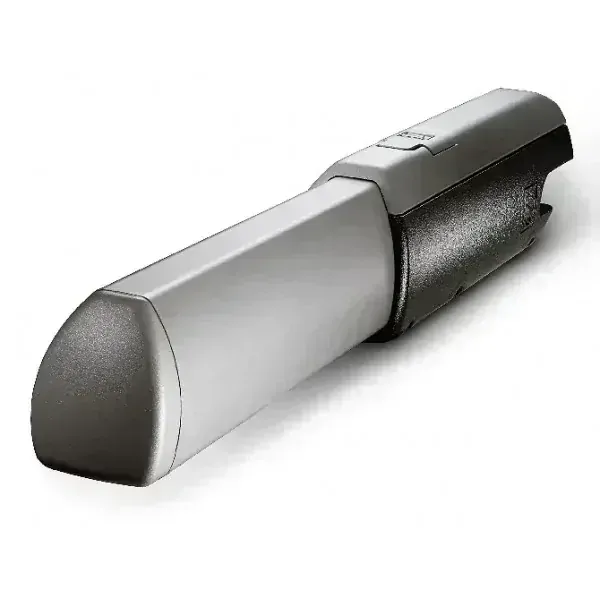

ATI 3000 KIT - 2x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x AT04

CAME ATI pre 2-krídlovú bránu do 6m, 230V

prejazd 6m/800kg,s mikrospínačom pre 2 krídlovú bránu ATI 3000 KIT - 2x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x AT04 kód 001U7088 Sada obsahuje A... celý popis
Dostupnosť
Skladom
príplatok za hmotnosť do 20 kg
2,00 €
593,60 €
494,67 €
bez DPH
ks
Číslo produktu:ATI3000KIT
Výrobca:CAME
Prevedenie motorov:závitové
Kompletné špecifikácie

prejazd 6m/800kg,s mikrospínačom pre 2 krídlovú bránu

ATI 3000 KIT - 2x ATI 3000,1x ZF-1N,1X AF-43-S,1x DIR-10,1x AT04

kód 001U7088

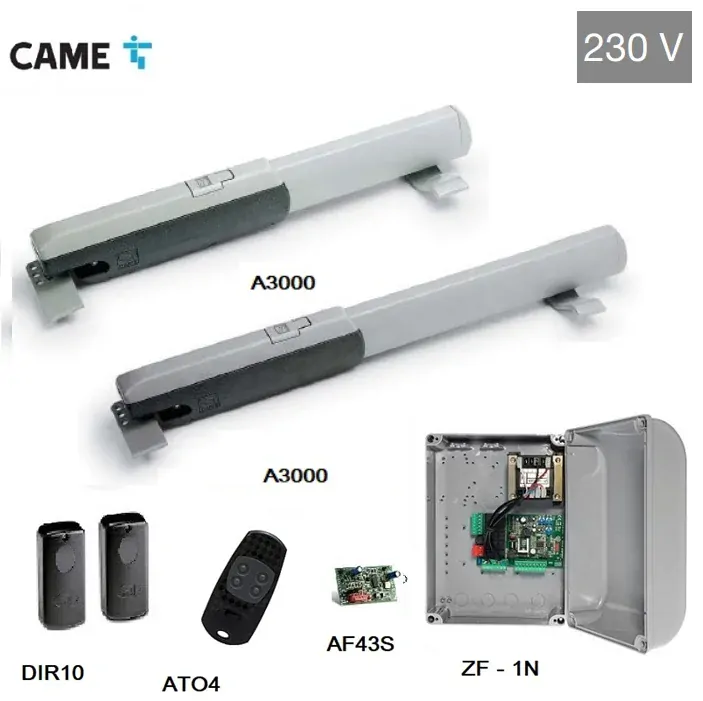

Sada obsahuje

ATI 3000,  pohon - 001A30002 ks
ZF-1N - skrinka s elektronikou1 ks
AF-43-S - prijímač1 ks
DIR-10 -  fotobunky 1 pár
AT04 -diaľkový ovládač1 ks

 Výhody:

  • vybavený koncovým mikrospínačom pre otvorenú polohu (mikrospínač)

Špecifikácia:

  • Typ motora: mechanický nevratný.
  • Pre domácnosť a semi-intenzívny.
  • Stupeň krytia: IP44.
  • Napájanie: 230V 50/60 Hz.
  • Motor: 230V 50/60 Hz.
  • Menovitý výkon: 150 W.
  • Maximálny krútiaci moment: 400-3000N.
  • Prevádzková teplota: -20 ° C až +55 ° C min Max.
  • Maximálny uhol otvorenia (v závislosti na inštalácii) : 120 stupňov.
  • Otváracia doba: 90 ° 19 s.

Štandardná inštalácia:

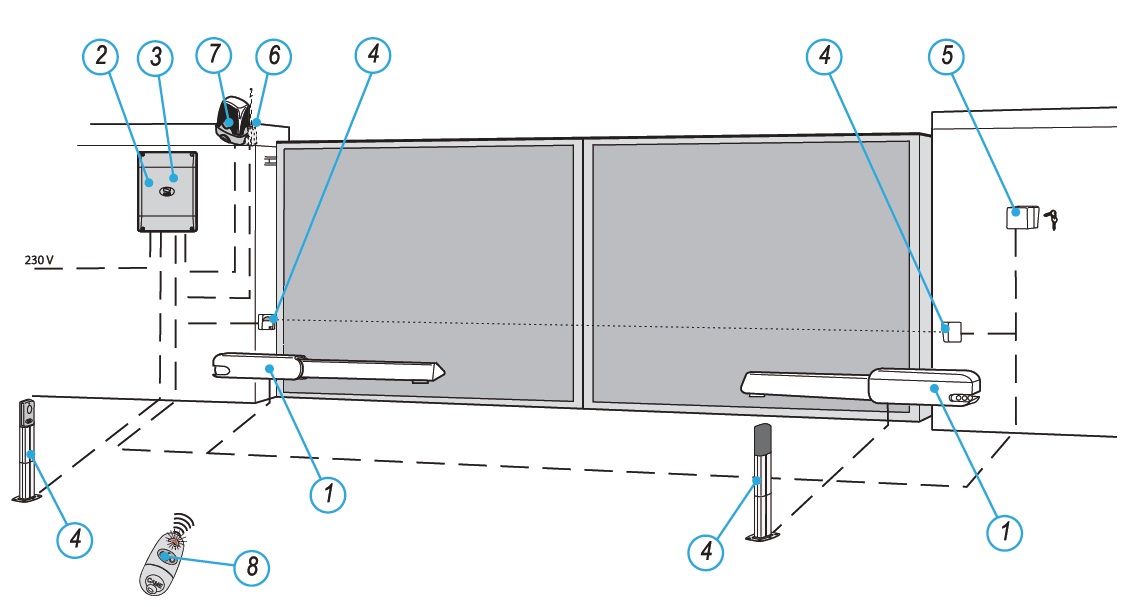

CAME ATI inštalácia
1,Prevodový motor5,Spínacia skrinka
2,Ovládací panel6,Anténa
3,Prijímač7,Maják
4,Fotobunka8,Visielač

Pohon ATI3000

nevratný pohon krídlovej brány do 3 m (čas otvorenia 90º 19s), vybavený koncovým mikrospínačom pre otvorenú polohu (mikrospínač)

Účel použitia

Prevodový motor ATI 230 V je konštruovaný pre poháňanie krídlových brán obytných domov a rezidencií. Akékoľvek iné použitia, ktoré sú odlišné od vyššie uvedeného použitia, alebo akékoľvek inštalácie vykonávané inak, než je tu popísané, sú zakázané.

Technické obmedzenia:

A3000/A3006-A3100/A3106
Šírka krídla brányHmotnosť krídla brány
mkg
2800
2,5600
3400

Výhody:

  • Obsahuje mechanické koncové spínače otvorenia pričom svojou robustnosťou je  vhodný pre komerčné riešenia.

Technické údaje

Napájanie motora:230 V, striedavý prúd, 50/60 Hz
Max. odber prúdu:1,2 A
Doba otvárania (90 °)A3000 / A3100: 19 s
A3006 / A3106: 28 s
A5000 / A5100: 32 s
A5006 / A5106: 45 s
Ťažná sila:400 ÷ 3000 N
Kondenzátor:10 mF
Stupeň ochrany:IP44
Hmotnosť A3000 / A3006 / A3100 / A3106:   10 kg
A5000 / A5006 / A5100 / A5106:   11 kg

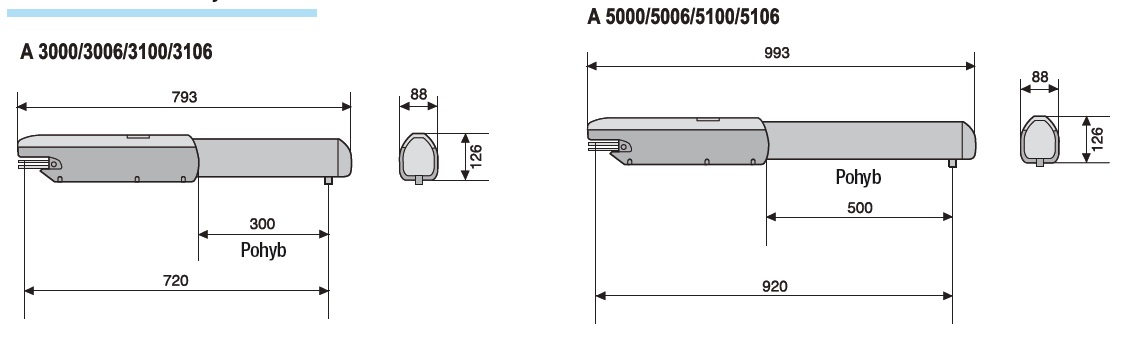

 CAME ATI rozmer:

CAME ATI rozmer

Montáž:

Nasledujúce použitia sú len príklady, pretože priestor vhodný k upevnenie pohonnej jednotky a príslušenstva sa mení v závislosti na rozmeroch. Najvhodnejšie riešenie musí navrhnúť montážny technik.

CAME ATI montáž

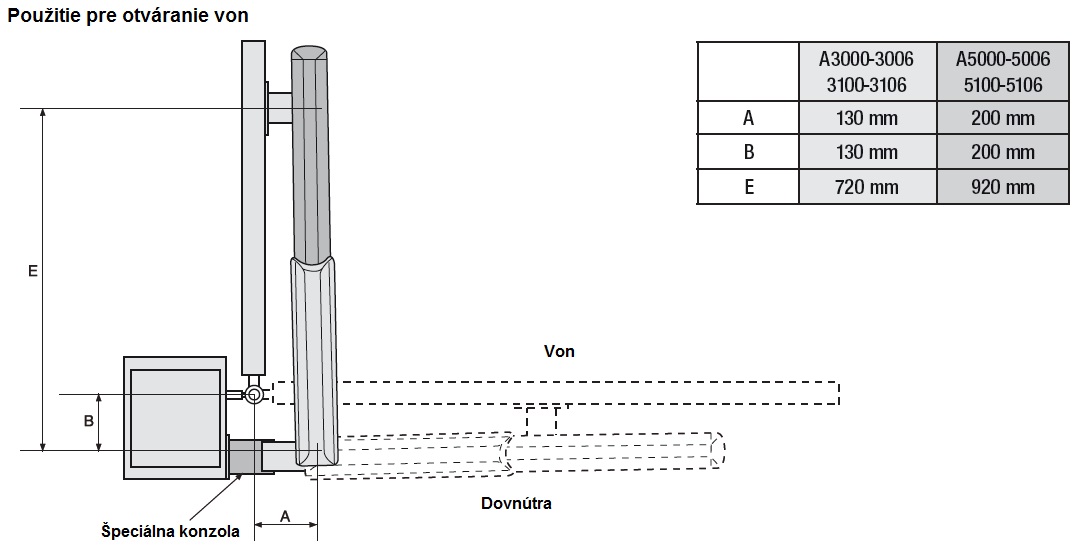

CAME ATI  otváranie von
