    Key RAY 2224 pre krídlové brány

    KEY RAY2324KSD, 2x RAY2224, 2x SUB-44R, 1x CT-20324, 1x FT22, pre dvojkrídlovú bránu do 3 m/krídlo Je moderný elektromechanický pohon určený pre automatizáciu krídlových brán v rodinných domoch, rezidenčných projektoch aj menších komerčných objektoch. Tento model v elegantnom celočiernom prevedení p... celý popis
    Dostupnosť
    Skladom
    480,00 €
    / ks
    390,24 €
    bez DPH
    Číslo produktu:9 KIT-RAY2324KSD
    Výrobca:KEY
    Typ:2 krídlová
    Podobné produkty
    • TOP produkt
    KEY RAY2224, 2x RAY2224 bez LED, 2xSUB44-R, 1x CT-20324 so zabudovaným príjmačom,
    KEY RAY2224, 2x RAY2224 bez LED, 2xSUB44-R, 1x CT-20324 so zabudovaným príjmačom,
    440,00 €
    / ks
    357,72 € bez DPH
    440,00 €
    / ks
    357,72 € bez DPH
    Skladom
    Kompletné špecifikácie

    KEY RAY2324KSD, 2x RAY2224, 2x SUB-44R, 1x CT-20324, 1x FT22, pre dvojkrídlovú bránu do 3 m/krídlo

    Je moderný elektromechanický pohon určený pre automatizáciu krídlových brán v rodinných domoch, rezidenčných projektoch aj menších komerčných objektoch. Tento model v elegantnom celočiernom prevedení ponúka spoľahlivú prevádzku, tichý chod a vysokú odolnosť voči poveternostným vplyvom.

    Pohon je vybavený 24 V DC motorom, ktorý zabezpečuje plynulý a bezpečný pohyb brány. Vďaka modernej riadiacej elektronike umožňuje presné nastavenie chodu, spomalenie pri dojazde, automatické zatváranie alebo čiastočné otvorenie jedného krídla (funkcia pre peší prechod).

    Robustná konštrukcia z tlakovo liateho hliníka spolu s kvalitnou povrchovou úpravou zabezpečuje vysokú mechanickú odolnosť a dlhú životnosť pohonu aj pri každodennom používaní. Kryt je vyrobený z UV stabilného materiálu, ktorý chráni vnútorné komponenty pred dažďom, prachom a slnečným žiarením.

    Fotobunky FT42 majú nastaviteľný infračervený snímač s uhlom až 180°, čo umožňuje flexibilnú montáž aj na úzke stĺpiky a jednoduché presné nastavenie smeru lúča.

    Doporučená dĺžka krídla je 3m a váha do 500kg.

    Popis:

    • použité vysoko- technologické materiály odolné voči poveternostným podmienkam,
    • manuálne odomknutie možné pomocou Sub vysielača,
    • maximálna bezpečnosť pri detekcii prekážok,
    • extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka
    • telo má UV-odolné plastové kryty,
    • usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,
    • jednoduchý a veľmi užívateľsky prívetivý.

    Použitie

    • rodinné domy
    • rezidenčné projekty
    • vjazdy do súkromných pozemkov
    • menšie firemné areály

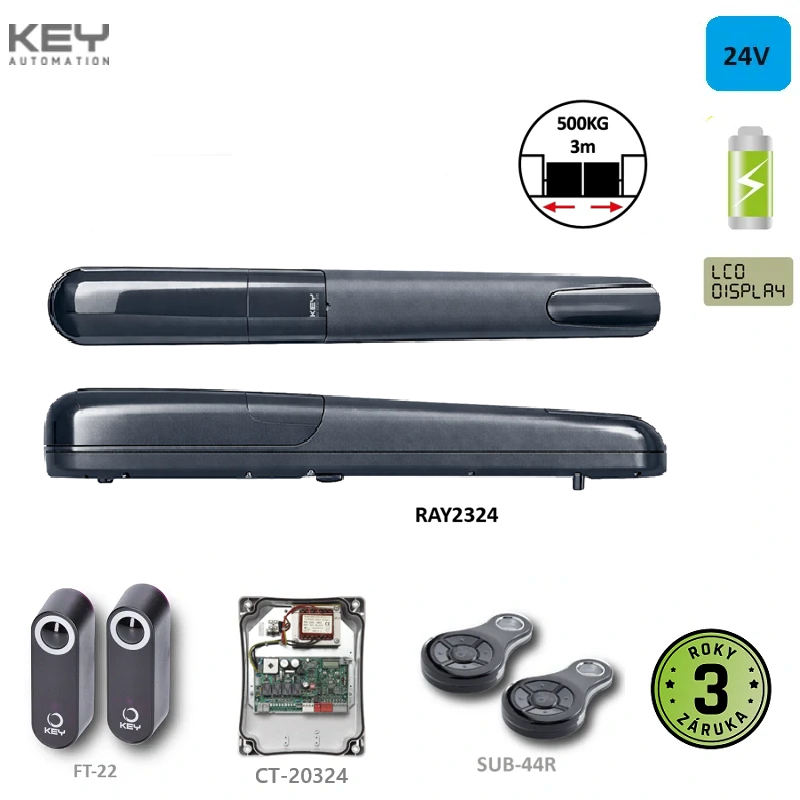

    Sada obsahuje:

     RAY2324KSD pohon 24V - motor pre krídlové brány do 3m2 ks
    KEY RAY konzola Predná a zadná konzola + kľúč odblokovania2 ks
    KEY CT14AB elektronika CT-203 24  - skrinka s elektronikou1 ks
    KEY SUB 44R SUB-44R - vysielač 2 ks
    Key FT22FT22 - fotobunka1  pár



    Príslušenstvo kompatibilné s RAY 2224:

    KEY ECLIPSE ECLIPSE maják
     LUMY 24 maják
    Key FT22 FT22 - fotobunka
    KEY SEL-M SEL M - kľúčový spínač
    FT32 Fotobunka FT-32 -  fotobunky
    KEY SUB 44R SUB-44R - vysielač
    PLAY4RPLAY4R -  vysielač
    Key FCRAY FCRAY mechanický doraz
    Key EXRB EXRB konzola pre otváranie smerom VON
    key ADFB ADFB Predná konzola pre RAY
    KEY ADRB ADRB Zadná konzola pre RAY
    KBP bateria KBP kit baterie a nabíjačky
    KEY zamok ELS-C Horizontálny elektrický zámok 12V
    WIFI ovládanie
    Náhradné diely Náhradné diely pre RAY2224



    Návody:

    KEY CT20324 elektronika návod NOVÁ elektronika              TU
    KEY CT20224 elektronika návo              TU
    KEY RAY2224 motor - návod                 TUKey RAY 2224
    KEY FT 32 fotobunky - návod                TU



    Technické parametre:

    Hmotnosť16.176 kg
    Maximálne zaťaženie [kg]500
    Verzia motora [V]24
    Sila [N]1500
    Rýchlosť2,6 cm/s
    Riadiaca jednotkaCT20324
    Príkon [W]85
    Pracovná teplota [°C]-20 +55
    Napájanie [V]230
    Cyklus za hodinu [Cyklov/hod]40
    Dĺžka [mm]1020
    Výška [mm]220
    Šírka [mm]245
    Záruka36 mesiacov



    Limity použitia produktu

    Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON.

    Otváranie smerom dnu:

    Key RAY

    Otváranie brány smerom von:

    RAY 2524

    POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

    Znázornenie hodnôt "A" a "B"

    A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
    E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

    KEY RAY 2224


    Obr.5.1A

    C

    E

    		 Obr.5.1B

    C

    E

    130480                      ≥190 560
    120490  180 570
    110500  170580
    100510  160590
     90520  150 600
     80530  140 610
     70540
     60550
     50560
     40570
     0-30580

    Rozmery:

    Key Ray 2224 rozmer

    Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

    CT-202 24 elektronika pre dva 24V pohony

    Riadiaca jednotka CT 202 24 je najmodernejším a efektívnym systémom pre ovládanie pohonov od KEY Automation. CT202 24 má displej, ktorý umožňuje jednoduché programovanie a konštantné sledovanie stavu vstupov.

    • Široký displej ;
    • Kompatibilný s hlavnými systémami;
    • Ampermetrická detekcia prekážky počas  behu s inverziou;
    • Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
    • Chodec - programovateľné automatické zatváranie;
    • Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
    • Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
    • Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
    • rádiový prijímač integrovaný na karte - 4 kanály;
    • Pre 24V motory;
    • Elektro - zámok výstup;


    Parametre
    VýrobcaKEY
