LOOP magnetický detektor kovu 24V, 1-slučkový, 2x výstup

magnetický detektor kovu 24V, 1-slučkový, 2x výstup

jednoslučkový indukčný detektor vozidiel, ktorý pomocou indukčnej slučky vo vozovke detekuje prítomnosť kovových telies (automobily, motocykle a pod.).

Technické parametre

Výber tvaru slučky
Slučka tvorí citlivú časť detektora; jedná sa vlastne o indukčnú cievku prepojenú s kondenzátorom, ktorý je súčasťou elektrického obvodu detektora, a tvoria tak LC oscilátor. Rezonančná frekvencia tohto obvodu závisí od hodnoty indukčnosti slučky.
V okamihu, keď vozidlo prechádza slučkou, jeho kovové časti (karosérie, kolesá, zavesenie kolies ...) zmení hodnotu indukčnosti a ako dôsledok tohto javu aj frekvenciu oscilátora. Detektor sleduje túto frekvenciu a zopne relé v okamihu, keď táto zmena prekročí prahovú hodnotu nastavenú na základe nastavenej citlivosti.
Aby sa dosiahla lepšia citlivosti a nedochádzalo k falošným vyhodnotením zmeny stavu, je veľmi dôležité vytvoriť vhodnú slučku a pritom rešpektovať tieto základné jednoduché pravidlá:

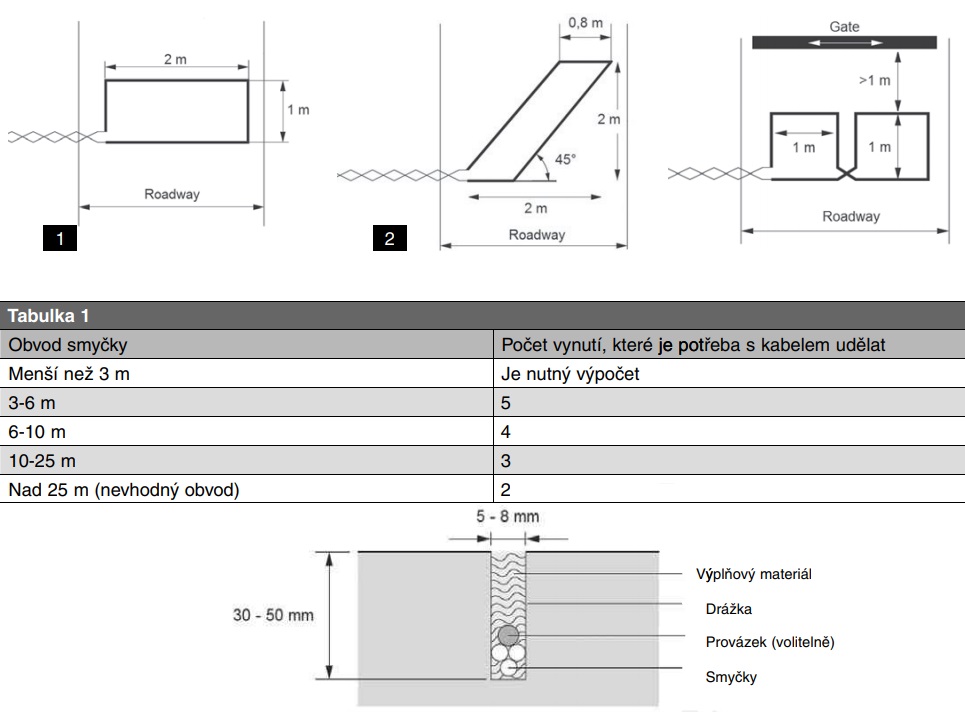

1. Obdĺžnikový tvar slučky je najjednoduchší a najúčinnejší (obr. 1); je vhodný pre osobné automobily, kamióny a auto-busy; kosoštvorcový tvar pod uhlom 45 ° (obr. 2) je určený pre detekciu motocyklov a bicyklov; zatiaľ čo slučka v tvare číslice "8" (obr. 3) je vhodná pre také aplikácie, kde je požadovaná znížená citlivosť po stranách; napríklad tam, kde je slučka umiestnená v blízkosti brány.
2. Rozmery slučky nesmie presahovať rozmery predmetu, ktorý má byť identifikovaná; napríklad ak automobil, ktorý má byť identifikovaná, má priemernú šírku 2 m, musí byť slučka široká 2 m.
3. Ak je slučka umiestnená v blízkosti brány alebo iných pohyblivých kovových konštrukcií, je nutné dodržiavať minimálne vzdialenosť 1 m medzi slučkou a pohyblivými časťami takej konštrukcie.
4. Pevné kovové predmety, umiestnené v blízkosti slučky (napr. Armatúra v železobetónu, stĺpy s osvetlením a pod.), Môžu znížiť citlivosť detektoru; skontrolujte, či by nemohlo dôjsť k premiestneniu týchto častí, pretože prípadná zmena ich polohy by mohla vyvolávať falošné zmeny stavu.
5. Detektor LP1 alebo LP2 nainštalujte čo najbližšie ku slučke; pokiaľ možno vo vzdialenosti menšej ako 10 m. Káble, ktorými je slučka pripojené, musia byť oddelené od napájacích káblov a od káblov pripojených ku výstupom.
6. Pri vytváraní slučky použite bežný medený vodič s izoláciou, pokiaľ možno s prierezom 1,5 mm2.
7. Oba vodiče, ktoré tvoria začiatok a koniec slučky, musí byť aspoň 20-krát navzájom obtočené na dĺžku jedného metra (obr. 4).
