POHONY BÁN
Pohony - krídlové brány
Dvojkrídlové sady
Sady do 6 m/otvor
LIFE OP2 24 UNI 042 (DL) - 2xOP2 UNI 24V,2xFIDO2, 1x VISIO, 1xSKANX, 1xSPL-24V

LIFE OP2 24 UNI 042 (DL) - 2xOP2 UNI 24V,2xFIDO2, 1x VISIO, 1xSKANX, 1xSPL-24V

Kompletné špecifikácie
Na stiahnutie
Súvisiaci tovar5
LIFE OP2 24 UNI 042 (DL) - 2xOP2 UNI 24V,2xFIDO2, 1x VISIO, 1xSKANX, 1xSPL-24V
Skladom
525,70 €
438,08 € bez DPH
ks

Kompletné špecifikácie

do 4 m prechod

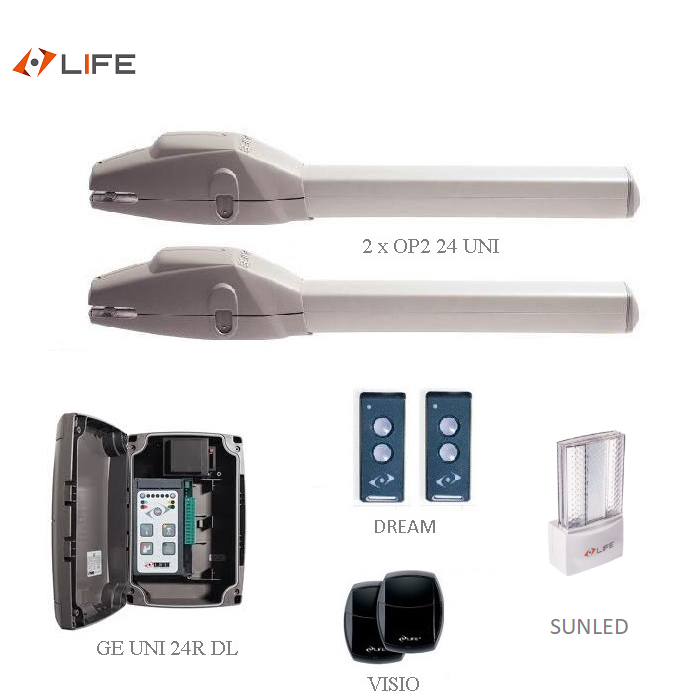

LIFE OP2 24 UNI 042 (DL) - sada pre dvojkrídlové brány, max. šírka krídla 2,3 bm

Popis:

OP2 24 UNI 24 voltový motor vybavený mechanickým dorazom pri otvorení a zatvorení.

Pohon krídlových brán OPTIMO OP2 24UNI

Sada obsahuje:

LIFE OP2 UNI - 24V motor do 200kg	2 ks
LIFE DREAM - vysielač 433,92 MHz, rolling-code	2 ks
LIFE VISIO - pár fotobuniek	1 pár
LIFE SPL 24V - signálne svetlo	1 ks
LIFE SKANX - anténa	1 ks
LIFE GE UNI 24R DL - riadiaca jednotka s integrovaným prijímačom	1 ks
LIFE TL - výstražná tabuľka	1 ks

Možnosť rozšírenia sady:

LIFE SPL 24V - signálne svetlo
LIFE DESE kľúčový spínač na omietku
LIFE FIDO2 - vysielač 433,92 MHz, rolling-code
LIFE DREAM - vysielač 433,92 MHz, rolling-code
LIFE VISIO - pár fotobuniek
LIFE SKANX - anténa

Automatizácia krídlových brán OPTIMO

LIFE predstavuje nové perspektívy v oblasti automatizácie, aj čo sa týka motorov pre krídlové brány. Rodina lineárnych elektromechanických výkonných zariadení Optimo ponúka široký výber medzi verziami 230 V a 24 V, s rýchlym alebo pomalým pohybom. K tomu sa pridružujú plánovanie a vyhotovenie na vysokej úrovni v súlade s najrozvinutejšími štandardami kvality, dizajnu a funkčnosti v súčasnom svete. No to nie je všetko; objavte aj vy všetky výhody tohto a d'alších výrobkov LIFE: začnete novú éru "domácej integrácie".

Ochrana v každom počasí

Odblokovací mechanizmus je dokonale chránený pred vplyvom vlhkosti a prachu. Aj ked' sa jeho použitie predpokladá len zriedka, činnosti odblokovania sme skúmali tak, aby sa vykonávala čo najľahšie, najrýchlejšie a najbezpečnejšie: ďalšia vymoženosť.

Vynikajúco pripravený

Výkonné zariadenie Optimo má vo výbave prívodný kábel a kábel svetelnej signalizácie (každý má meter) tak, aby boli elektrické spoje jednoduchšie a pružnejšie. Navyše je vybavené systémom vnútornej kabeláže, ktorá uľahčuje jeho údržbu. Montážne svorky sú masívne, rovnomerné a inteligentné - ideálne na riešenie akejkoľvek požiadavky na inštaláciu. Jasný, jednoduchý a intuitívny návod na montáž pomáha inštalačnému technikovi v každom okamihu práce. Jedným slovom, LIFE skúmala všetko do detailov. Aj podmanivý dizajn a škálu osobných služieb.

Parametre krídlových pohonov OPTIMO OP2 24 UNI:

Max. hmotnosť krídla	200 kg
Max. dĺžka krídla	2 m
Napájanie motora	24V d.c.
Výkon	60 W
Síla	1500 N
Chod pístu	350 mm
Tepel. ochrana
Prac. teplota	-20+70 °C
Pracovný cyklus	80%
Čas pre otváranie na 90°	15 s

Štandardná inštalácia:

Typ a výška brány, tvary krídiel brány a poveternostné podmienky sú určujúcimi faktormi pre použitie brán, tieto limity musia byť pri inštalácii rešpektované.

Limity použitia OP2

Max. rozpätie brány(m)	Max. váha brány(kg)
1,5	300
2	200

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe.

Rozmer:

Hodnota “C” podpornej konštrukcie nesmie presahovať hodnotu uvedenú v schéme č. 3. Ak presahuje danú hodnotu, je nutné pokračovať v montáži konštrukcie dovtedy, kým nedosiahne požadovanú hodnotu. Zabráni sa tak nárazu lineárneho pohonu do okraja konštrukcie pri zatváraní brány. Montáž sa vykoná na mieste inštalácie lineárneho pohonu, pričom musí výškou umožňovať prechod pohonu.

Schéma OP2005 uvádza hodnoty pri inštalácii.

Hodnoty pri inštalácii pohonu:

opt2 24 graf.

Schéma č. 3 uvádza hodnoty A a B pri 90° otváraní krídla (uhol α).

opt2 24 tabulka

( * D max. osová vzdialenosť)

Odporúčame nevoliť navzájom príliš odlišné hodnoty A a B, aby sa zaručil pravidelný pohyb krídel a minimálne zaťaženie pohonu.
• Hodnota A: ak sa zvýši, zvýši sa aj uhol otvárania, tlak na krídlo sa zníži a zvýši sa rýchlosť okraja.
• Hodnota B: ak sa zvýši, zmenší sa aj uhol otvárania, tlak na krídlo sa zvýši a zníži sa rýchlosť okraja.
