KEY RAY4000 E- 2x RAY4000-230V,280W,2000N,2x SUB-44R,1xCT-202,1xRX4,1pár FT-32

do 8 m

RAYKIT pre dvojkrídlovú bránu do 4m/ kr 2x pohon RAY4000-230V, 280W, 2000N

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Doporučená dĺžka krídla je do 4m a váha do 300kg.Tento motor nemá nočné osvetlenie. Nočné osvetlenie je možné použiť len pri 24 V prevedení, 230V motor nemá nočné osvetlenie.

Táto sada nemá nočné osvetlenie.

Popis:

- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,

- manuálne odomknutie možné pomocou Sub vysielača,

- maximálna bezpečnosť pri detekcii prekážok,

- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka

- telo má UV-odolné plastové kryty,

- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,

- jednoduchý a veľmi užívateľsky prívetivý.

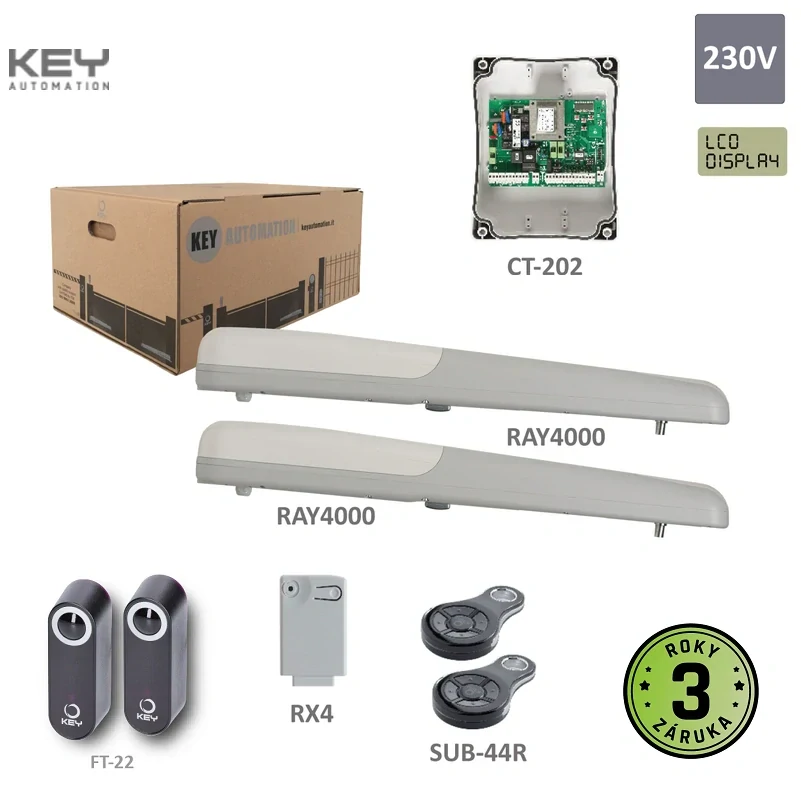

Sada obsahuje:

RAY4000 - 230V motor pre krídlové brány do 4m	2 ks
Predná a zadná konzola + kľúč odblokovania	2 ks
CT-202 - skrinka s elektronikou	1 ks
RX4 - prijímač	1 ks
SUB-44R - vysielač	2 ks
FT-32 -  fotobunky	1  pár

Príslušenstvo kompatibilné s RAY 4000:

LUMY 230E maják
HFL7 12-24-230V maják
FT-32 -  fotobunky
SEL M - kľúčový spínač
SUB-44R - vysielač
PLAY4R -  vysielač
FCRAY mechanický doraz
EXRB konzola pre otváranie smerom VON
ADFB Predná konzola pre RAY
ADRB Zadná konzola pre RAY
ELS-C Horizontálny elektrický zámok 12V
Náhradné diely pre RAY4000

Návody:

KEY CT202 elektronika návod
KEY RAY4000 motor - návod
KEY RX4 prijímač - návod
KEY FT 32 fotobunky - návod

Technické parametre

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť.  Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON

Otváranie smerom dnu:

Otváranie brány smerom von:

POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

Znázornenie hodnôt "A" a "B"

A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

Obr.5.1A	C	E		Obr.5.1B	C	E
	130	480			≥190	560
	120	490			180	570
	110	500			170	580
	100	510			160	590
	90	520			150	600
	80	530			140	610
	70	540
	60	550
	50	560
	40	570
	0-30	580

Rozmery:

Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené" je súčasťou motora.

Riadiaca jednotkaCT - 202 pre dva 230V motory

• Amperometrická detekcia prekážky počas behu,
• Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní,
• Chodec -  programovateľné automatické zatváranie OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup,
• Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2 vstupy a bezpečnostné zariadenia LED vizualizácie,
• Blikajúcí svetelný výstup pre pevné alebo blikajúce LED stropné svietidlo,
• Programovateľný electrolock alebo silový kontakt (5Amp),
• Regulácia tlaku pre hydraulické motory,
• 3 miestny displej,
• Voliteľné fototest,
• Voliteľné skúšky pre bezpečnostné okraje,
• Nový plug-in rádiový prijímač 4 kanály RX4X.

Schema zapojenia:



Záruka: 24 mesiacov

Výrobca: KEY Automation S.r.l.
