  1. Úvod
  2. POHONY BÁN
  3. Pohony - krídlové brány
  4. Dvojkrídlové sady
  5. Sady do 6 m/otvor
  6. KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,

KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,

    KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,
    KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,
    KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,
    KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,
    KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,
    KEY RAY2224KR, 2x RAY2224 bez LED, 2x SUB-44R, 1x CT-20224,1x FT-32,

    Key RAY 2224 pre krídlové brány

    do 5 m otvor,  KEY RAY2224KR pre dvojkrídlovú bránu do 2.5m/ krídlo, 2x RAY2224 (24V, 85W, 1500N), 2x SUB4R, 1x CT-202 24 so zabudovaným príjmačom, 1 ... celý popis
    Dostupnosť
    Skladom
    príplatok za hmotnosť do 20 kg
    2,00 €
    442,00 €
    368,33 €
    bez DPH
    ks
    Číslo produktu:9 KIT-RAY2224KR
    Výrobca:KEY
    Typ:2 krídlová
    Podobné produkty
      KEY RAY2224, 2x RAY2224 bez LED, 2xSUB44-R, 1x CT-20224 so zabudovaným príjmačom, nie je potrebný DYL
      KEY RAY2224, 2x RAY2224 bez LED, 2xSUB44-R, 1x CT-20224 so zabudovaným príjmačom, nie je potrebný DYL
      422,50 €
      352,08 € bez DPH
      422,50 €
      352,08 € bez DPH
      Skladom
      ks
      Kompletné špecifikácie

      do 5 m otvor,

      KEY RAY2224KR pre dvojkrídlovú bránu do 2.5m/ krídlo, 2x RAY2224 (24V, 85W, 1500N), 2x SUB4R, 1x CT-202 24 so zabudovaným príjmačom, 1 pár FT-32, nie je potrebný DYL

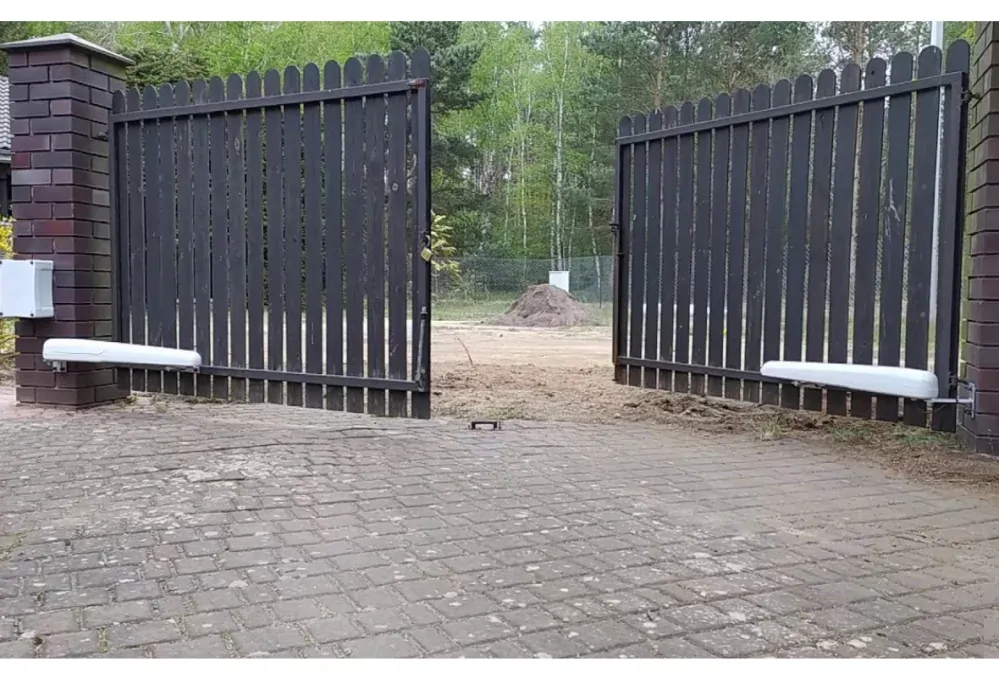

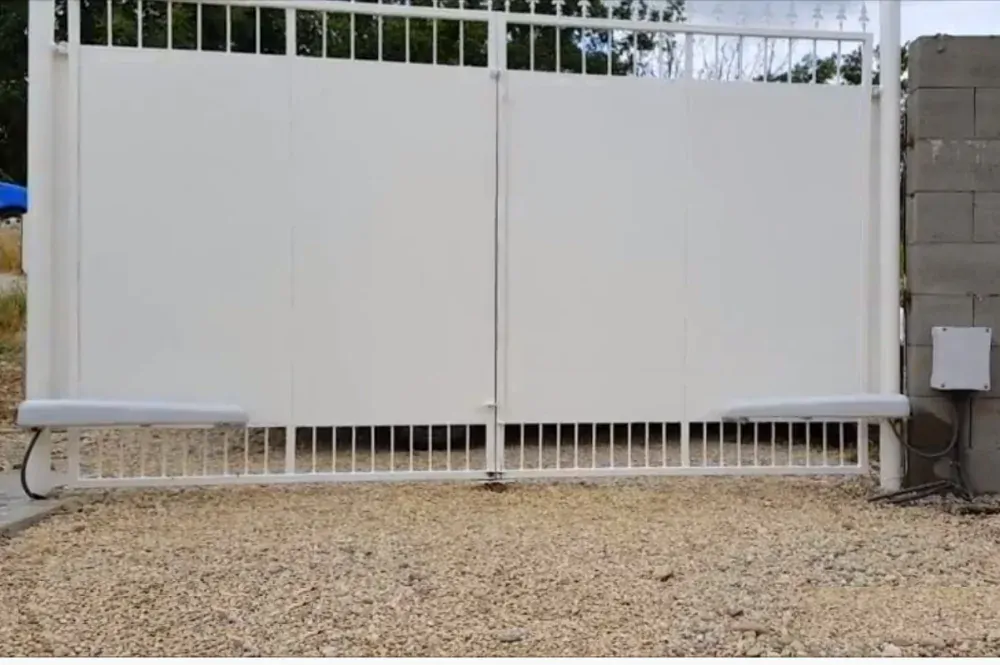

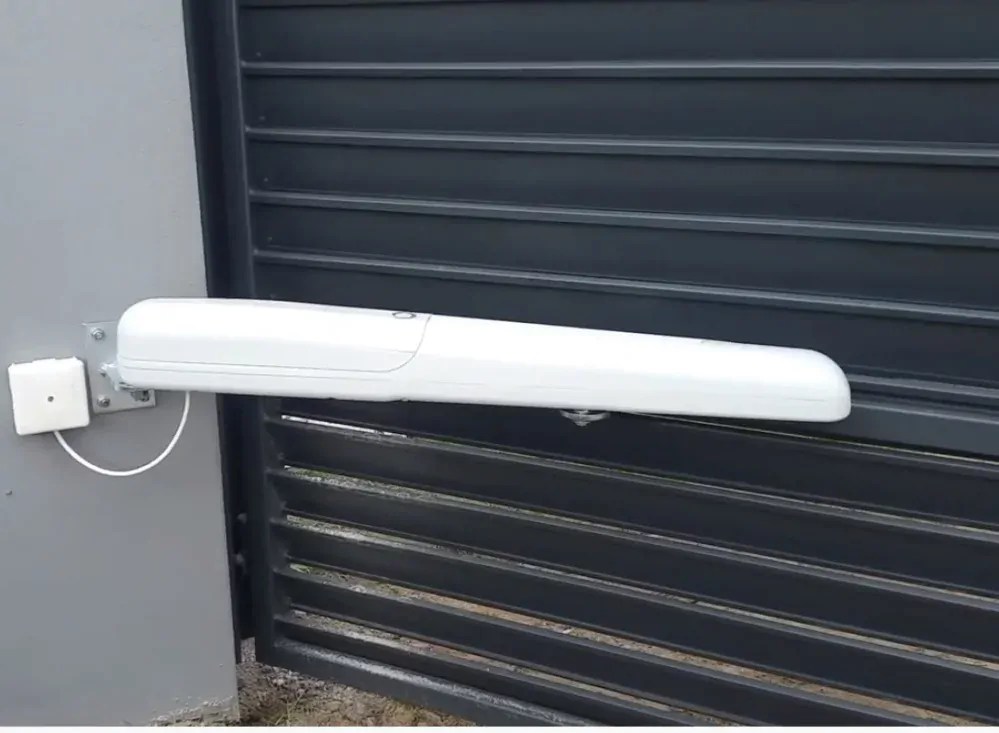

      Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Doporučená dĺžka krídla je 2,5m a váha do 150kg.Tento motor nemá nočné osvetlenie.

      Popis:

      - použité vysoko- technologické materiály odolné voči poveternostným podmienkam,

      - manuálne odomknutie možné pomocou Sub vysielača,

      - maximálna bezpečnosť pri detekcii prekážok,

      - extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka

      - telo má UV-odolné plastové kryty,

      - usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,

      - jednoduchý a veľmi užívateľsky prívetivý.

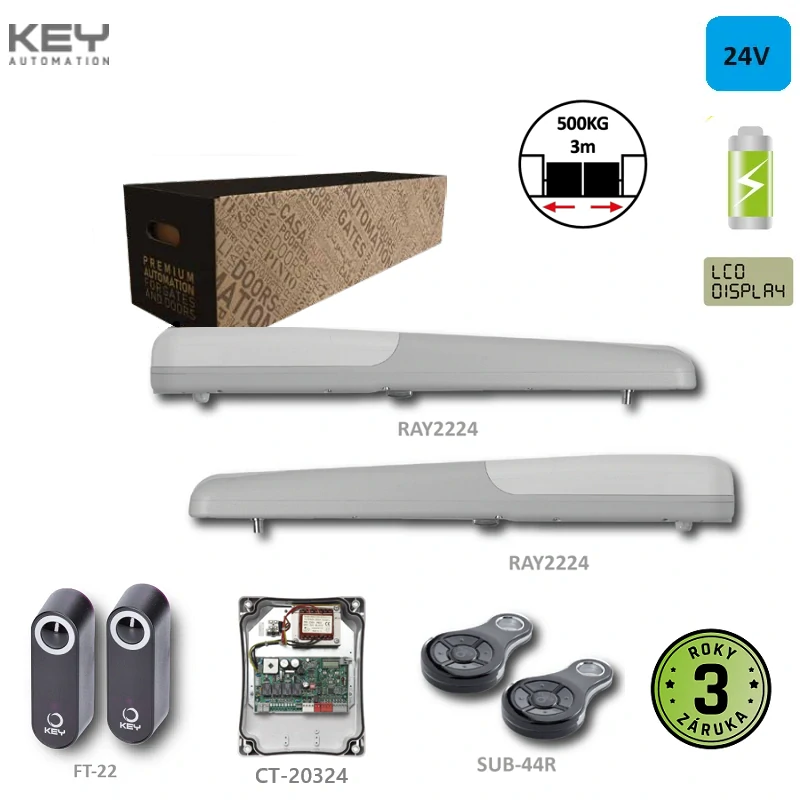

      Sada obsahuje:

      RAY 2224 pohon 24V - motor pre krídlové brány do 2,5m

      		2 ksKEY UNDER

      Predná a zadná konzola + kľúč odblokovania

      		2 ksKEY RAY konzola

      CT-202 24  - skrinka s elektronikou

      		1 ks KEY CT14AB elektronika
      SUB-44R - vysielač
      		2 ksKEY SUB 44R

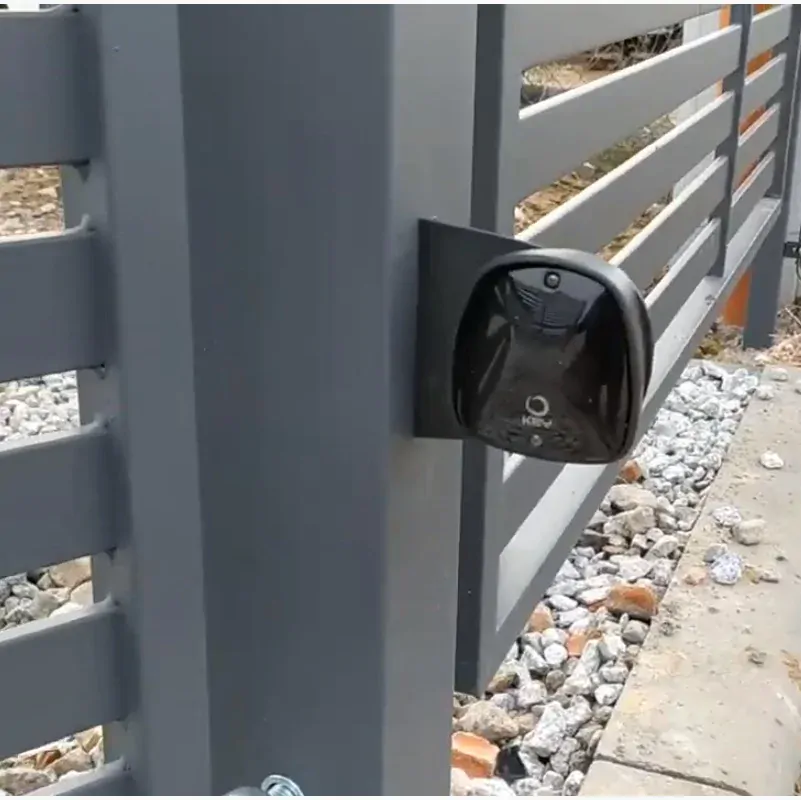

      FT-32 -  fotobunky 1  párFT32 Fotobunka

      Príslušenstvo kompatibilné s RAY 2224:

      ECLIPSE maják

      		KEY ECLIPSE

      LUMY 24 maják

      		KEY STAR230

      FT-32 -  fotobunky

      		FT32 Fotobunka
      SEL M - kľúčový spínačKEY SEL-M
      SUB-44R - vysielač KEY SUB 44R
      PLAY4R -  vysielačPLAY4R
      FCRAY mechanický dorazKey FCRAY
      EXRB konzola pre otváranie smerom VONKey EXRB
      ADFB Predná konzola pre RAYkey ADFB
      ADRB Zadná konzola pre RAYKEY ADRB
      KBP kit baterie a nabíjačkyKBP bateria
      ELS-C Horizontálny elektrický zámok 12V KEY zamok
       Náhradné diely pre RAY2224Náhradné diely

      Návody:

      KEY CT20224 elektronika návo              TU
      KEY RAY2225 motor - návod                 TUKey RAY 2224
      KEY RX4 prijímač - návod                      TU
      KEY FT 32 fotobunky - návod                TU

      Technické parametre:

      Dĺžka jedného krídla2,5 m
      Typ bránydvojkrídlová
      Plocha krídla - vzdušná výplň5
      Čas otvorenia na 90°18-25 s
      Spotreba motora3,5 A
      Stupeň ochrany44 IP
      Pracovná teplota-20 +55 °C
      Typ prevádzkyintenzívna
      VýrobcaKEY Automation
      Napájanie230 V
      Príkon85 W
      Inštalácianadzemná
      Riadiaca jednotkaCT-20224
      Verzia motora (24,230V)24
      Sila1500 N
      Uhol max. otvorenia- °
      Váha18.344 kg

      Limity použitia produktu

      Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON.

      Key RAY 2224KR

      Otváranie smerom dnu:

      Key RAY

      Otváranie brány smerom von:

      RAY 2524

      POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

      Znázornenie hodnôt "A" a "B"

      A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
      E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

      KEY RAY 2224


      Obr.5.1A

      C

      E

      		 Obr.5.1B

      C

      E

      130480                      ≥190 560
      120490  180 570
      110500  170580
      100510  160590
       90520  150 600
       80530  140 610
       70540
       60550
       50560
       40570
       0-30580

      Rozmery:

      Key Ray 2224 rozmer

      Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

      CT-202 24 elektronika pre dva 24V pohony

      Riadiaca jednotka CT 202 24 je najmodernejším a efektívnym systémom pre ovládanie pohonov od KEY Automation. CT202 24 má displej, ktorý umožňuje jednoduché programovanie a konštantné sledovanie stavu vstupov.

      • Široký displej ;
      • Kompatibilný s hlavnými systémami;
      • Ampermetrická detekcia prekážky počas  behu s inverziou;
      • Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
      • Chodec - programovateľné automatické zatváranie;
      • Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
      • Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
      • Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
      • rádiový prijímač integrovaný na karte - 4 kanály;
      • Pre 24V motory;
      • Elektro - zámok výstup;
      KEY CT 20224
