- KEY RAY 2524 K 2x SUB-44WR, 1x CT-14AB2, 1x RX4, 1 pár FT-32, 1x LED24 pre dvojkrídlovú bránu do 2.5m / krídloSkladom515,70 €429,75 € bez DPH
KEY RAY 2524 K 2x SUB-44WR, 1x CT-14AB2, 1x RX4, 1 pár FT-32, 1x LED24 pre dvojkrídlovú bránu do 2.5m / krídlo

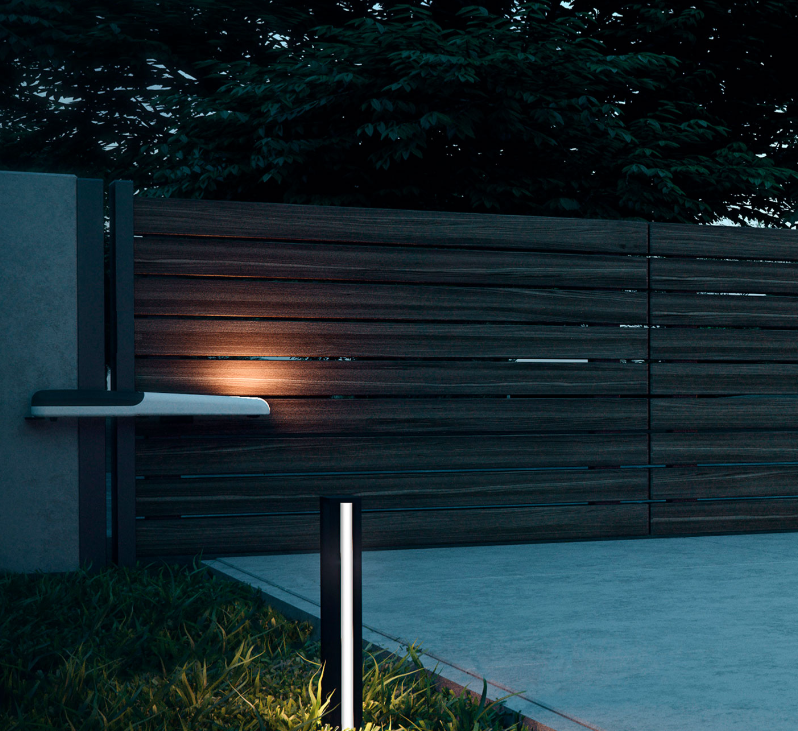

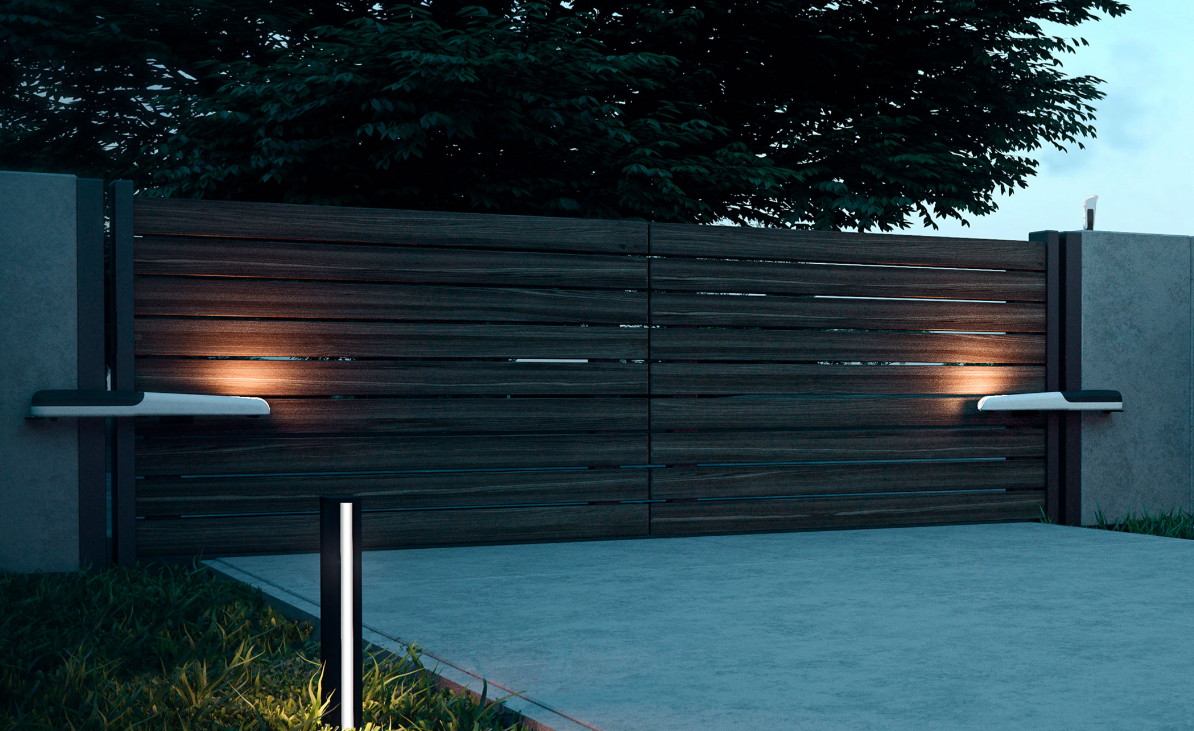

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Diódové osvetlenie na tomto pohone RAY je dizajnovou, ale ja fukčnou časťou nového radu pohonov. Nočné osvetlenie je možné použiť pri otváraní, alebo aj počas noci na osvetlenie vchodu do domu.

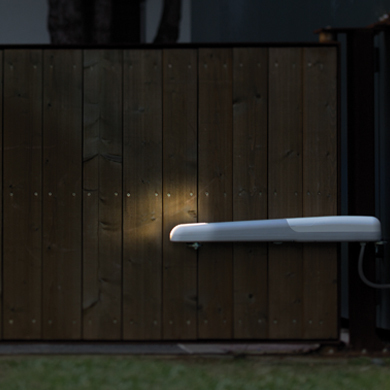

- stavané LED svetlá v prednej časti motora, osvieti krýdlo brány vstupu a definujú šírku priechodu v noci,
- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,

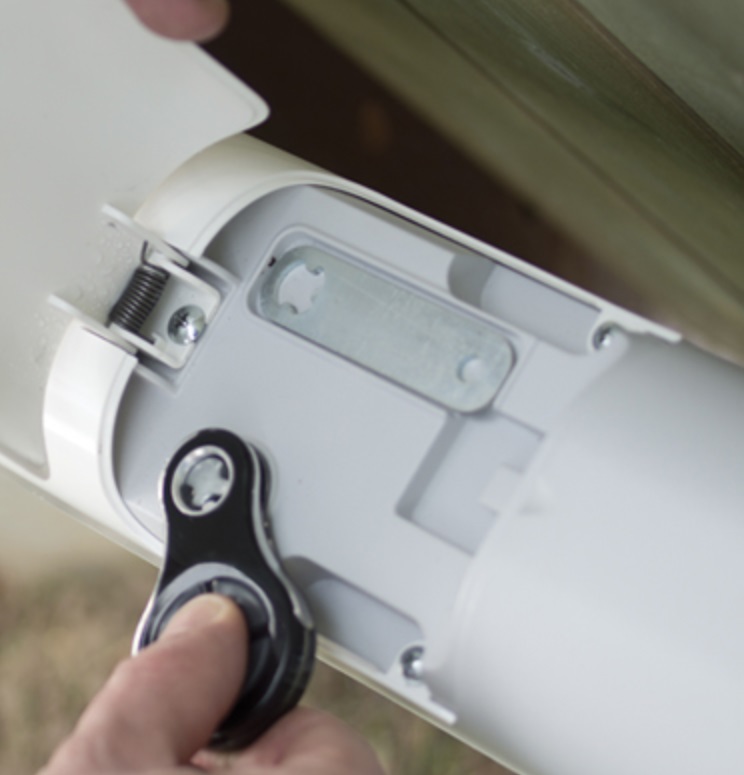

- manuálne odomknutie možné pomocou Sub vysielača,
- maximálna bezpečnosť pri detekcii prekážok,
- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka
- telo má UV-odolné plastové kryty,
- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,
- jednoduchý a veľmi užívateľsky prívetivý.
Zásielka obsahuje:

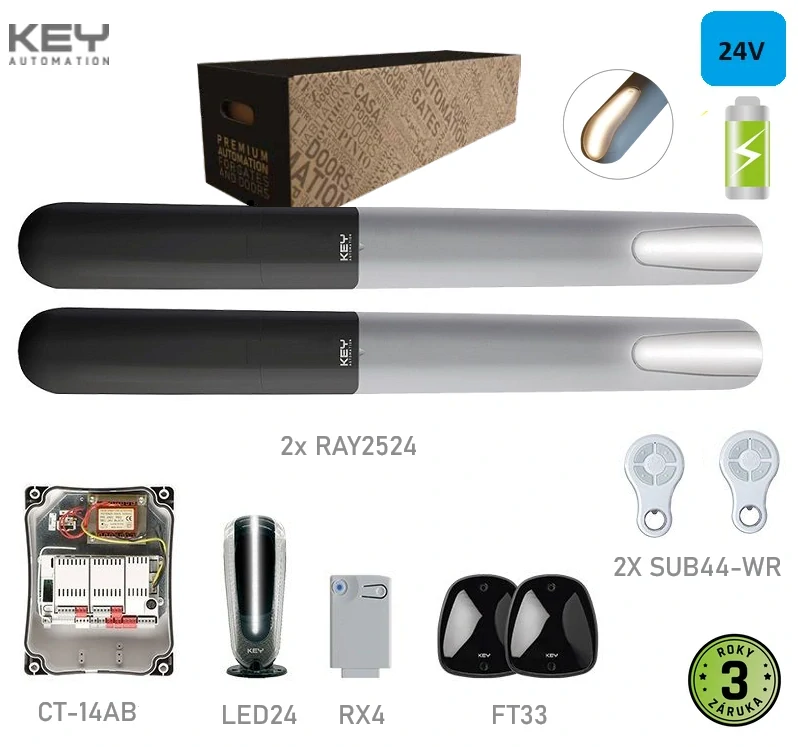

![]() | 2 ks | RAY2524 24V motor |
![]() | 2 ks | Inštalačné príslušenstvo |
![]() | 1 ks | CT14A elektronika |
![]() | 1 ks | RX4 Prijímač |
![]() | 1 ks | FT32 Fotobunka |
![]() | 2 ks | SUB-44WR Vysielač |
![]() | 1 ks | ECLIPSE maják |
![]() | Návod CT14A na stiahnutie TU | |
![]() | Návod RAY2524 na stiahnutie TU |
Kompatibilné príslušenstvo:
Technické parametre:
Výrobca | KEY Automation |
---|---|
Riadiaca jednotka | CT14A |
Napájanie | 230 V |
Verzia motora (24,230V) | 24 V |
Príkon | 85 W |
Sila | 1500 N |
Spotreba motora | 5 A |
Typ brány | dvojkrídlová |
Typ prevádzky | intenzívna |
Stupeň ochrany | 44 IP |
Pracovná teplota | -20 +55 °C |
Inštalácia | nadzemná |
Dĺžka jedného krídla | 2,5 m |
Plocha krídla - vzdušná výplň | 5 |
Plocha krídla - plná výplň | 3 |
Čas otvorenia na 90° | nastaviteľný s |
Uhol max. otvorenia | 120 ° |
Váha | 17.615 kg |
Kusov v balení | 1 ks |
Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.
Limity použitia produktu
Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON
Otváranie smerom dnu:
Otváranie brány smerom von:
POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.
Znázornenie hodnôt "A" a "B"
A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.
Obr.5.1A | C | E | Obr.5.1B | C | E | |
130 | 480 | ≥190 | 560 | |||
120 | 490 | 180 | 570 | |||
110 | 500 | 170 | 580 | |||
100 | 510 | 160 | 590 | |||
90 | 520 | 150 | 600 | |||
80 | 530 | 140 | 610 | |||
70 | 540 | |||||
60 | 550 | |||||
50 | 560 | |||||
40 | 570 | |||||
0-30 | 580 |
Rozmery:
Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.
ELEKTRONIKA A 14 pre motory RAY2225
- Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.
Night Light systém pre riadenie LED svetla v nočných hodinách.
- Možnosť kombinovať napájacie moduly podľa inštalácie (1 alebo 2 motory);
- Rovnaké programovanie pre rôzne systémy;
- Široký displej v rôznych jazykoch programovnia, aj motor a prijímače;
- Kompatibilný s hlavnými systémami;
- Amperometrická detekcia prekážky počas behu s inverziou;
- Štandardné alebo programovateľné spomalenie pri otváraní a zatváraní.
- Chodec - programovateľné automatické zatváranie;
- Samostatné OPEN-STOP-ZAVRIEŤ vstupy a PP - Peší vstup;
- Bezpečnostná lišta 8,2 K ohm NC - foto 1 a foto 2;
- Vstupy a bezpečnostné zariadenia s LED vizualizáciu;
- Voliteľné skúšky pre bezpečnostné okraje, LED stropné svietidlo výstup;
- Indikátor otvorenie brány;
- Plug-in programovateľný rádiový prijímač 4 kanály;
- Pre motory s alebo bez snímača;
- Blikajúce svetelný s výkonným indikátorom;
- Elektro - zámok výstup;
- Battery back-up možnosti.
