KEY FASTLINE pre bránu do 3m/krídlo,2x SUB-44WR,1xCT-14AB2F,1xRX4, FT-32,1xLED24

KEY FASTLINE pre bránu do 3m/krídlo,2x SUB-44WR,1xCT-14AB2F,1xRX4, FT-32,1xLED24

pre dvojkrídlovú bránu do 3m / krídlo,

do 6 m otvor, RAYKIT FASTLINE pre dvojkrídlovú bránu do 3m / krídlo, 2xRAY3024F (24V, 120W, 1000N), 2x SUB-44WR, 1x CT-14AB2F, 1xRX4, 1 pár FT-32, 1x LED24 Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový rýchli pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevá... celý popis

Dostupnosť

Skladom

príplatok za hmotnosť do 20 kg

2,46 €

888,68 €

/ ks

722,50 €

bez DPH

Číslo produktu:9 KIT-RAY3024F-K

Výrobca:KEY

Kompletné špecifikácie
Parametre
Na stiahnutie
Súvisiaci tovar7
KEY FASTLINE pre bránu do 3m/krídlo,2x SUB-44WR,1xCT-14AB2F,1xRX4, FT-32,1xLED24
Skladom
888,68 €
/ ks
722,50 € bez DPH

Kompletné špecifikácie

do 6 m otvor,

RAYKIT FASTLINE pre dvojkrídlovú bránu do 3m / krídlo, 2xRAY3024F (24V, 120W, 1000N), 2x SUB-44WR, 1x CT-14AB2F, 1xRX4, 1 pár FT-32, 1x LED24

Predstavujeme Vám novinku od spoločnosti Key Automation s.p.a.. Ide o krídlový rýchli pohony RAY, ktorý sa vyznačuje robustnosťou, tichou prevádzkou a revolučným systémom osvetlenia. Diódové osvetlenie na tomto pohone RAY je dizajnovou, ale ja fukčnou časťou nového radu pohonov. Nočné osvetlenie je možné použiť pri otváraní, alebo aj počas noci na osvetlenie vchodu do domu.

- stavané LED svetlá v prednej časti motora, osvieti krýdlo brány vstupu a definujú šírku priechodu v noci,

- použité vysoko- technologické materiály odolné voči poveternostným podmienkam,

- manuálne odomknutie možné pomocou Sub vysielača,

- maximálna bezpečnosť pri detekcii prekážok,

- extrémne tichá mechanika, chránená robustným tlakovo liatym obalom z lakovaného hliníka

- telo má UV-odolné plastové kryty,

- usporiadaní predné a zadné montážne konzoly pre jednoduchú inštaláciu motorov,

- jednoduchý a veľmi užívateľsky prívetivý.

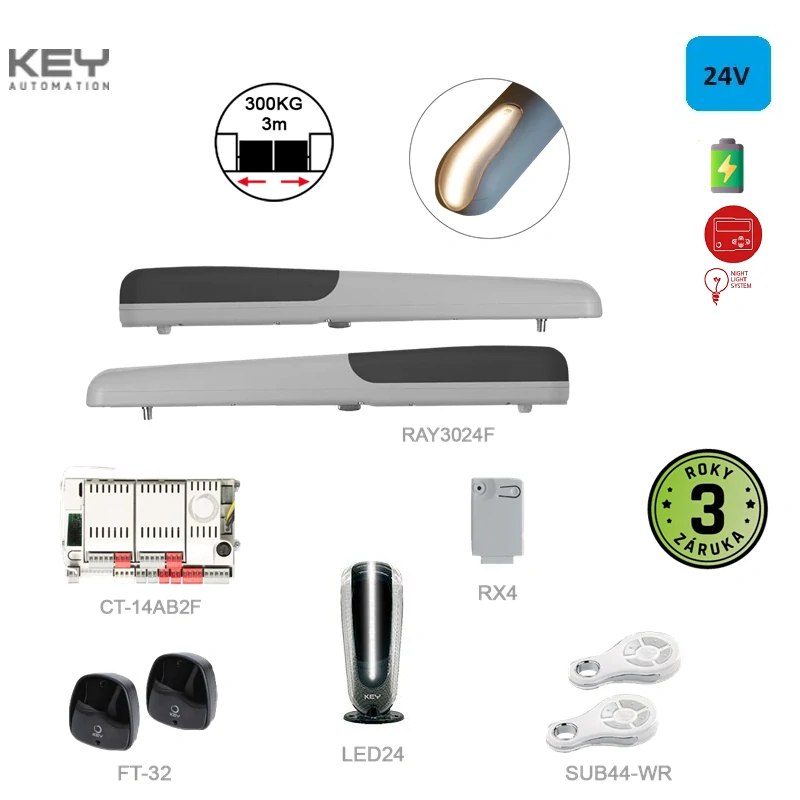

Sada obsahuje:

RAY FASTLINE 24V - motor pre krídlové brány do 3m	2 ks
14AB2F - skrinka s elektronikou	1 ks
RX4 - prijímač	1 ks
SUB-44WR - vysielač	2 ks
FT-32 - fotobunky	1 pár

Príslušenstvo kompatibilné s RAY FASTLINE:

DYL programovacia jednotka pre elektron. 14A s českým menu
ECLIPSE maják
LUMY 24 maják
FT-32 - fotobunky
SEL M - kľúčový spínač
SUB-44R - vysielač
PLAY4R - vysielač
FCRAY mechanický doraz
EXRB konzola pre otváranie smerom VON
KBP kit baterie a nabíjačky
KUBE - Bluetooth rozhranie pre ovládanie
ELS-C Horizontálny elektrický zámok 12V

Návody:

KEY CT14A elektronika návod
KEY RAY motor - návod
KEY RX4 prijímač - návod
KEY FT 32 fotobunky - návod

Programovanie motorov:

Technické parametre:

Výrobca	KEY Automation
Riadiaca jednotka	CT14AB2F
Napájanie	230 V
Verzia motora (24,230V)	24 V
Príkon	120 W
Sila	1000 N
Spotreba motora	5 A
Typ brány	dvojkrídlová
Typ prevádzky	intenzívna
Stupeň ochrany	44 IP
Pracovná teplota	-20 +55 °C
Inštalácia	nadzemná
Dĺžka jedného krídla	3 m
Čas otvorenia na 90°	nastaviteľný s
Váha	17.84 kg

Systém nočného osvetlenia

Pre naprogramovanie je nutné si k tomuto pohonu dokúpiť programovaciu jednotku 9 DYL.

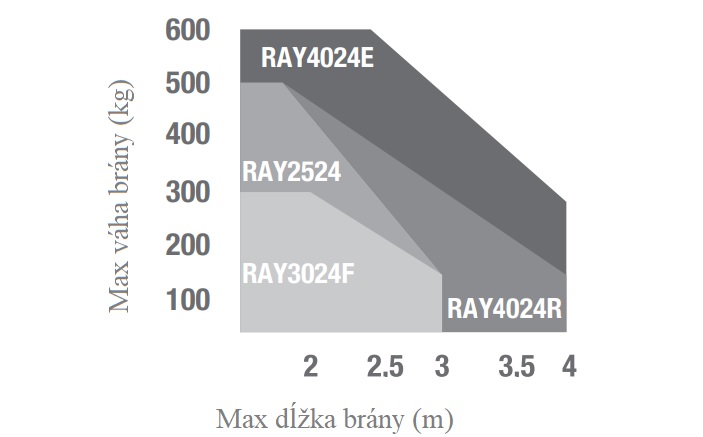

Limity použitia produktu

Pred inštaláciou výrobku skontrolujte, či je brána správnej veľkosti a hmotnosti a spadá do limitov uvedených v grafe. Tvar, výška brány a poveternostné podmienky môžu hodnoty výrazne znížiť. Motory je možné inštalovať pre otváranie smerom dnu, ale tiež aj pre otváranie smerom von, Nutnosť použiť konzonu EXRB konzola pre otváranie smerom VON

KEY RAY3024F

Otváranie smerom dnu:

Otváranie brány smerom von:

POZNÁMKA: hodnoty bez mechanických koncových spínačov na otváranie a zatváranie. Hodnoty sa môžu líšiť v závislosti od skutočných rozmerov stĺpca.

Znázornenie hodnôt "A" a "B"

A = vzdialenosť medzi osou závesu a osou otvoru pre zadnú montáž.
E = vzdialenosť medzi osou závesu a osou otvoru pre prednú montáž.

KEY RAY 2224

Obr.5.1A	C	E	Obr.5.1B	C	E
	130	480		≥190	560
	120	490		180	570
	110	500		170	580
	100	510		160	590
	90	520		150	600
	80	530		140	610
	70	540
	60	550
	50	560
	40	570
	0-30	580

Rozmery:

Súčasťou motora je: predná a zadná konzola, mechanický doraz pre polohu "otvorené", doraz je súčasťou motora.

KEY 14AB2F - riadiaca jednotka - Nová riadiaca jednotka generácia "One For All" na ovládanie všetkých automatizácií 24VDC.Night Light systém pre riadenie LED svetla v nočných hodinách.
