CAME G02808 - pohyblivá závesná podpera ramena

Príslušenstvo pre závoru GARD4, GARD8,

CAME G02808 - pohyblivá závesná podpera ramena

Určené pre bezpečnú prevádzku z vjazdových závor

MOBILNÁ PODPORA RAMENA
1. INOX nýt ø 5 x 10
2. matica UNI 7474 M6
3. Skrutka UNI 5739 M6 x 12
4. Mobilná podpora
5. Držiak podpery pre tyč 001G02000 alebo 001G04000
6. Držiak podpery pre tyč 001G03750
7. Držiak podpery pre tyč 001G03752

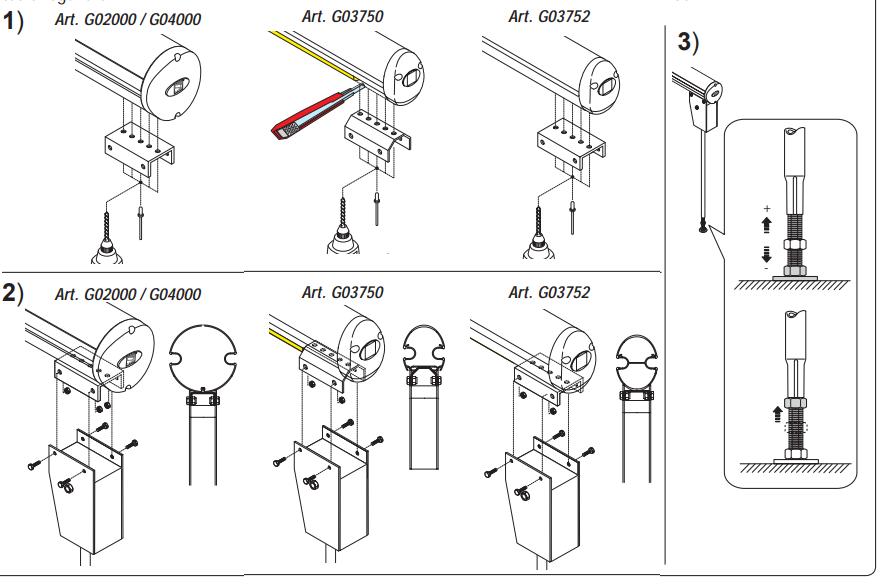

Montáž

- Upevnite podperu prítlačnej nohy na spodnú časť  na koniec tyče pomocou dodaných nitov. A
Poznámka: v prípade semi-eliptické tyče (001G03750) vyrežte časť gumovej časti, aby ste upevnili upevnenie nohy;
- Pomocou dodaných matiek a skrutiek pripevnite opierku kyvadla na prídavné zariadenie; B
- Nastavte výšku ramena pomocou nastavovacej skrutky nachádzajúcej sa na spodnej časti otočného podstavca. C
